Elektrownia słoneczna 860Wp z akumulatorem – zasilanie 230V moc 1000W + MPPT

Zestaw zawiera:

2 x Panel słoneczny IBC Solar Bifacial 430 LS-TA1

Specyfikacja techniczna:

Parametry elektryczne:

• Model: Bifacial 430 LS-TA1
• Moc maksymalna (Pmax): 430 W
• Napięcie przy maksymalnej mocy (Vmp): 32,76 V
• Prąd przy maksymalnej mocy (Imp): 13,14 A
• Napięcie rozwarcia (Voc): 39,21 V
• Prąd zwarciowy (Isc): 13,9 A
• Sprawność modułu: 22,02%
• Tolerancja mocy: -0 / +3 Wp

Współczynniki temperaturowe:

• Isc (%/°C): +0,048
• Voc (mV/°C): -98,025
• Pmpp (%/°C): -0,29

Parametry mechaniczne:

• Wymiary (dł. x szer. x gł.): 1722 x 1134 x 30 mm
• Waga: 23,6 kg

Producent:

• IBC Solar Germany

Wysoka efektywność energetyczna

• Dwustronna (bifacial) konstrukcja umożliwia pochłanianie światła zarówno z przodu, jak i z tyłu panelu.
• Zysk energii większy nawet o 25% dzięki wykorzystaniu światła odbitego od podłoża.
• Maksymalne wykorzystanie promieniowania słonecznego przy zachowaniu kompaktowych wymiarów.

Wytrzymałość i długowieczność

• Panel odporny na ekstremalne temperatury, intensywne opady śniegu i silne wiatry.
• Wytrzymała konstrukcja oparta na podwójnej warstwie szkła chroni ogniwa przed uszkodzeniami.

Zaawansowana technologia Multi-busbar

• 16 cienkich szyn przewodzących (busbarów) zmniejsza opór i ogranicza straty energii.
• Lepsze działanie przy częściowym zacienieniu oraz większa odporność na mikropęknięcia ogniw.
• Zwiększona sprawność przy zachowaniu trwałości modułu.

Najważniejsze cechy konstrukcyjne

• Dwustronna produkcja energii – z przodu i tyłu ogniwa.
• Biała siatka optyczna zwiększająca absorpcję światła.
• Wysokiej jakości materiały zapewniające stabilność pracy przez dziesięciolecia.
• Optymalna wydajność nawet w trudnych warunkach dzięki innowacyjnym technologiom.

Regulator ładowania Victron Energy Smart 100V/30A

Specyfikacja Techniczna

• Napięcie akumulatora: 12/24 V (automatyczny wybór)
• Prąd znamionowy ładowania: 30 A
• Nominalna moc PV:
  • 12V: 440 W
  • 24V: 880 W
• Maksymalne napięcie otwartego obwodu PV: 100 V
• Maksymalny prąd zwarciowy PV: 35 A
• Maksymalna wydajność: 98%
• Konsumpcja własna:
  • 12 V: 30 mA
  • 24 V: 20 mA
• Napięcie ładowania „absorpcja”: 14,4 V / 28,8 V (regulowane)
• Napięcie ładowania „float”: 13,8 V / 27,6 V (regulowane)
• Algorytm ładowania: Wielostopniowy adaptacyjny
• Kompensacja temperatury: -16 mV / °C lub -32 mV / °C
• Ochrona:
  • Odwrotna polaryzacja PV
  • Zwarcie na wyjściu
  • Nadmierna temperatura
• Temperatura pracy: od -30 do +60 °C (pełna moc znamionowa do 40 °C)
• Wilgotność: 95%, bez kondensacji

Inne

• Kolor: Niebieski (RAL 5012)
• Zaciski zasilania: 16 mm² / AWG6
• Kategoria ochrony:
  • IP43 (elementy elektroniczne)
  • IP22 (obszar przyłącza)
• Waga: 1,3 kg
• Wymiary (wys. x szer. x gł.): 130 x 186 x 70 mm

Bezpieczeństwo

• Normy: EN/IEC 62109-1, UL 1741, CSA C22.2

SmartSolar MPPT 100/30 to idealne rozwiązanie dla tych, którzy poszukują wydajnego i niezawodnego regulatora ładowania do średnich systemów fotowoltaicznych. Dzięki zaawansowanej technologii, wysokiej efektywności i licznych funkcjom ochronnym, ten regulator zapewnia optymalną wydajność i długą żywotność akumulatorów, co czyni go doskonałym wyborem zarówno dla nowych instalacji, jak i modernizacji istniejących systemów solarnych.

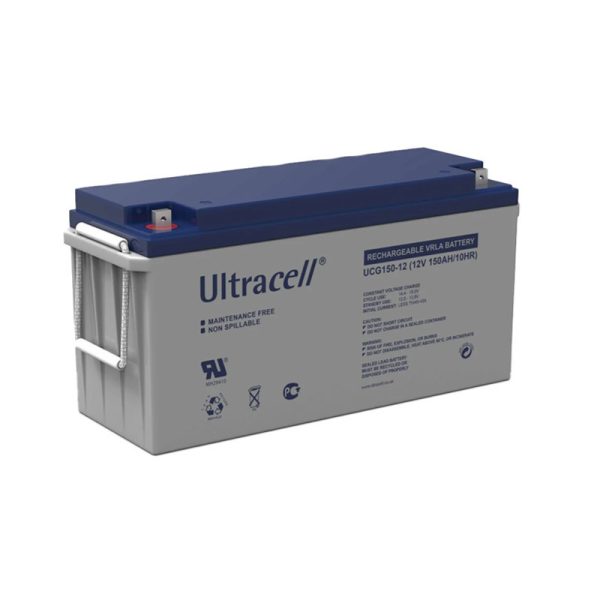

2 x Akumulator Ultracell GEL UCG 12V 150Ah

Specyfikacja Techniczna:

• Napięcie nominalne: 12V
• Pojemność nominalna (10H): 150.0 Ah
• Standardowy zacisk: F10
• Materiał obudowy: ABS

Nominalna pojemność:

• 20hr, 1.80V/cell, 25°C: 156.0 Ah (8.04A)
• 10hr, 1.80V/cell, 25°C: 150.0 Ah (15.0A)
• 5hr, 1.75V/cell, 25°C: 131.6 Ah (26.3A)
• 1hr, 1.60V/cell, 25°C: 96.9 Ah (96.9A)

Maksymalne parametry:

• Maksymalny prąd rozładowania: 1500A (5 sekund)
• Opór wewnętrzny: Około 2,5 mΩ

Zakres temperatur pracy:

• Rozładowywanie: -15°C ~ 50°C
• Ładowanie: 0°C ~ 40°C
• Przechowywanie: -15°C ~ 40°C

Nominalny zakres temperatury pracy: 25±3°C

Użycie cykliczne:

• Początkowy prąd ładowania: <45A
• Napięcie: 14.4V ~ 15.0V (25°C)
• Współczynnik temperaturowy: -30mV/°C

Użycie w trybie gotowości:

• Brak ograniczenia prądu ładowania początkowego
• Napięcie: 13.5V ~ 13.8V (25°C)
• Współczynnik temperaturowy: -20mV/°C

Wpływ temperatury na pojemność:

• 40°C: 103%
• 25°C: 100%
• 0°C: 86%

Projektowany czas życia: 15 lat w trybie utrzymania na poziomie pływającym (20°C)

Samorozładowanie:

• Można przechowywać do 9 miesięcy w temperaturze 25°C, konieczne ładowanie odświeżające

Wymiary:

• Wymiary: 485 x 170 x 240 mm
• Waga: 43.5 kg

Przetwornica napięcia Phoenix 12/1200 VE.Direct Schuko

Złącze szeregowe MC4 i przewód solarny 5m

Do zestawów dołączony jest przewód ( 5 metrów czarny i czerwony ) umożliwiający wykonanie połączenia panela słonecznego do regulatora. Na przewodzie zaciśnięty jest konektor MC4 umożliwiający sprawne połączenie panela do regulatora ładowania.
