Opis
![](https://soltronic.pl/wp-content/uploads/2024/03/Frame-510.png)

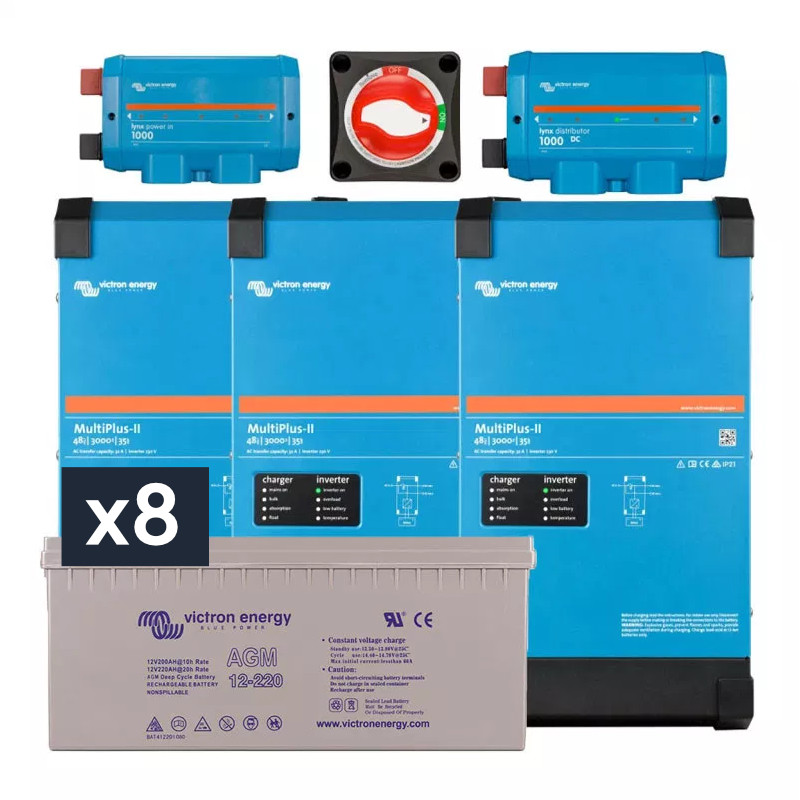

Zasilanie awaryjne trójfazowe 6.5kW - 21kWh
System wykorzystuje 8 akumulatorów AGM, które są odporne na głębokie rozładowanie i mają pojemność 220Ah każdy. Łącznie daje to 400Ah przy napięciu 48V, czyli 21 kWh energii. To oznacza, że system może pracować z pełną mocą około 6.5 kW przez około 3 godziny.
W zestawie znajduje się łącznik akumulatorów Lynx Power In, ułatwiający podłączenie banków akumulatorów, oraz modułowy rozdzielacz Lynx Distributor, który umożliwia oddzielne dostarczanie napięcia DC do każdego falownika i zabezpieczenie każdego wejścia prądu stałego za pomocą bezpieczników 3 x 125A 48V. Dodatkowo, każdy falownik jest zabezpieczony wyłącznikiem rotacyjnym Victron Battery Switch.
Instalacja nie zawiera przewodów DC, które należy dokupić oddzielnie. Zalecany przekrój kabla to 35mm2 LGY. Do konfiguracji potrzebne będą również interfejs MK3 USB oraz przewód RJ45. Opcjonalnie, po dokupieniu urządzenia Cerbo GX, możliwe jest pełne monitorowanie i zarządzanie systemem poprzez sieć internet.
![MultiPlus II 48V 3000VA 35A-32A](https://soltronic.pl/wp-content/uploads/2024/03/multiplus-II-48-3000.png)

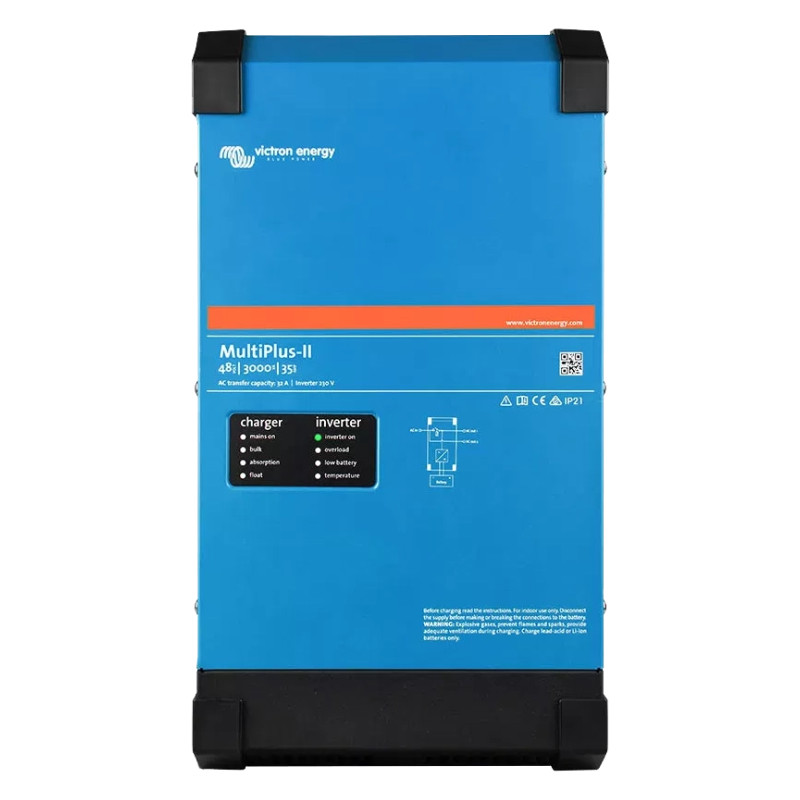

3 X przetwornica MultiPlus II 48V 3000VA 35A-32A
MultiPlus-II 230V to urządzenie, które zdobywa coraz większą popularność dzięki swej wszechstronności. Można je stosować w różnych środowiskach, od łodzi i pojazdów po systemy on-grid i off-grid z fotowoltaiką. To idealne rozwiązanie dla osób poszukujących niezawodnego i elastycznego sposobu zarządzania energią.
Jednym z największych atutów MultiPlus-II 230V jest możliwość zdalnej konfiguracji i obsługi. Urządzenie posiada różne opcje zdalnego sterowania, co umożliwia dostosowanie jego ustawień z dowolnego miejsca na świecie. Dzięki temu, możesz zarządzać swoim systemem energetycznym nawet będąc w podróży. Wystarczy dostęp do internetu i odpowiednia aplikacja. To nie tylko ułatwia życie, ale również pozwala na szybką reakcję w przypadku awarii czy innych problemów z systemem.
MultiPlus-II 230V jest także doskonałym rozwiązaniem dla tych, którzy planują budowę magazynów energii. Urządzenie to jest kompatybilne z systemami ESS (Energy Storage Systems), co pozwala na skuteczne magazynowanie energii i jej późniejsze wykorzystanie. To szczególnie istotne w kontekście rosnącej popularności odnawialnych źródeł energii, takich jak energia słoneczna. Dzięki możliwości magazynowania energii, można ją wykorzystać w okresach, gdy nie jest ona produkowana, co zwiększa efektywność całego systemu.
MultiPlus II 48V 3000VA 35A-32A
PARAMETRY/MODEL | MultiPlus-II 48V 3000/35-32 | |
PowerControl / PowerAssist | Tak | |
Przełącznik transferowy | 32 A | |
Maksymalny prąd wejściowy AC | 32 A | |
INWERTER | ||
Zakres napięcia wejściowego DC | 38-66 V | |
Wyjście | Napięcie wyjściowe: 230 VAC ± 2% Częstotliwość: 50 Hz ± 0,1% (1) | |
Moc wyjściowa przy 25°C (3) | 3000 VA | |
Moc wyjściowa przy 25°C | 2400 W | |
Moc wyjściowa przy 40°C | 2200 W | |
Moc wyjściowa przy 65°C | 1700 W | |
Maksymalna pozorna moc zasilania | 3000 VA | |
Moc szczytowa | 5500 W | |
Maksymalna wydajność | 95% | |
Moc przy zerowym obciążeniu | 11 W | |
Moc przy zerowym obciążeniu w trybie AES | 7 W | |
Moc przy zerowym obciążeniu w trybie wyszukiwania | 2 W | |
ŁADOWARKA | ||
Wejście AC | Zakres napięcia wejściowego: 187-265 VAC Częstotliwość wejściowa: 45 - 65 Hz | |
Napięcie ładowania "absorpcja" | 57,6 V | |
Napięcie ładowania "float" | 55,2 V | |
Tryb magazynowania | 52,8 V | |
Maks. prąd ładowania akumulatora (4) | 35 A | |
Czujnik temperatury akumulatora | Tak | |
OGÓLNE | ||
Wyjście pomocnicze | Tak (32A) | |
Zewnętrzny czujnik prądu zmiennego (Opcjonalnie) | 50A lub 100A | |
Przekaźnik programowalny (5) | Tak | |
Ochrona (2) | a – g | |
Port komunikacyjny VE.Bus | Do pracy równoległej (nie dotyczy modeli 8k, 10k i 15k) i trójfazowej, zdalny monitoring i integracja systemu | |
Port kom. ogólnego przeznaczenia | Tak, 2x | |
Zdalne włączanie/wyłączanie | Tak | |
Zakres temperatury pracy | -40 do +65°C (chłodzenie wspomagane wentylatorem) | |
Wilgotność (bez kondensacji) | maksymalnie 95% | |
INNE | ||
Materiał i kolor | Stal, niebieski RAL 5012 | |
Kategoria ochrony | IP22 | |
Podłączenie akumulatora | Śruby M8 | |
Przyłącze 230 V AC | Zaciski śrubowe 13 mm² (6 AWG) | |
Waga (kg) | 19 kg | |
Wymiary (mm) | 499 x 268 x 141 mm | |
Instrukcja obsługi | Pobierz |
![](https://soltronic.pl/wp-content/uploads/2024/03/akumulator-agm-220ah.png)

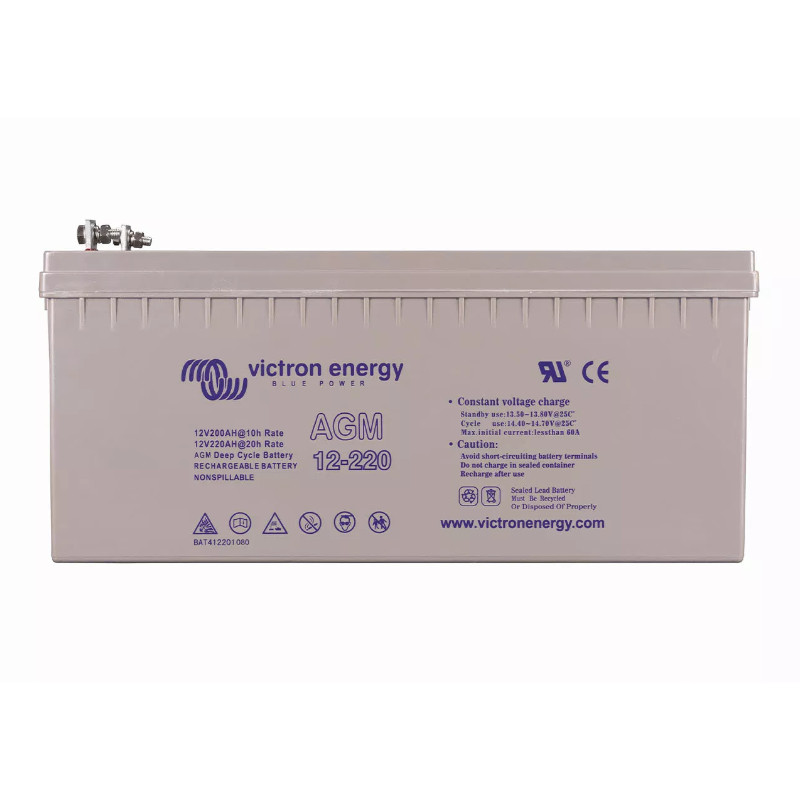

8 x Akumulator AGM 220 Ah 12V Victron Energy Deep Cycle
Akumulatory żelowe charakteryzują się wysoką wydajnością nawet przy niewielkim rozładowaniu prądu. Dlatego w takich sytuacjach mogą dostarczyć większą ilość energii niż nominalnie mają gromadzoną. Akumulatory Victron Energy GEL są zalecane do wszystkich zaawansowanych systemów zasilania słonecznego.
- Dzięki zastosowaniu nowoczesnej technologii VRLA, akumulatory wyposażone w zawór mogą bezpiecznie uwalniać nadmiar zgromadzonych gazów, chroniąc jednocześnie środowisko i zapobiegając uszkodzeniom akumulatora.
- W akumulatorach Victron Energy w pełni wykorzystywana jest technologia żelowa. Oznacza to, że elektrolit w akumulatorze jest zżelowany, co pozwala mu lepiej znosić cykliczną pracę, głębokie rozładowania oraz niskie temperatury.
- Akumulatory żelowe Victron Energy charakteryzują się bardzo niskim poziomem samorozładowania, który utrzymuje się na poziomie około 2% miesięcznie. Dzięki temu mogą być przechowywane przez długi czas bez ryzyka uszkodzeń. Są idealne do zastosowań, gdzie system fotowoltaiczny może być bezczynny przez kilka miesięcy z powodu braku nasłonecznienia.
Akumulator żelowy Victron Energy 110Ah 12V
PARAMETRY/MODEL |
Akumulator AGM Victron Energy 220Ah 12V |
Napięcie robocze[V] | 12 V |
Pojemność [Ah] | 220 Ah |
Napięcie ładowania praca cykliczna[V] | 14,2 - 14,6 V |
Napięcie ładowania praca standby[V] | 13,5 – 13,8 V |
Napięcie przechowywania[V] | 13,2 – 13,5 V |
INSTALACJA I WYMIARY | |
WymiarySxWxG [mm] | 522 x 238 x 240 mm |
Waga [kg] | 65 kg |
WYTRZYMAŁOŚĆ AKUMULATORA |
|
400 cykli przy 80% rozładowaniu |
|
600 cykli przy 50% rozładowaniu | |
1500 cykli przy 30% rozładowaniu | |
projektowana żywotność 12 Lat tryb FLOAT | |
INNE | |
Karta katalogowa AGM | Pobierz |
![Lynx Power In (M8)](https://soltronic.pl/wp-content/uploads/2024/03/lynx-power-in.png)

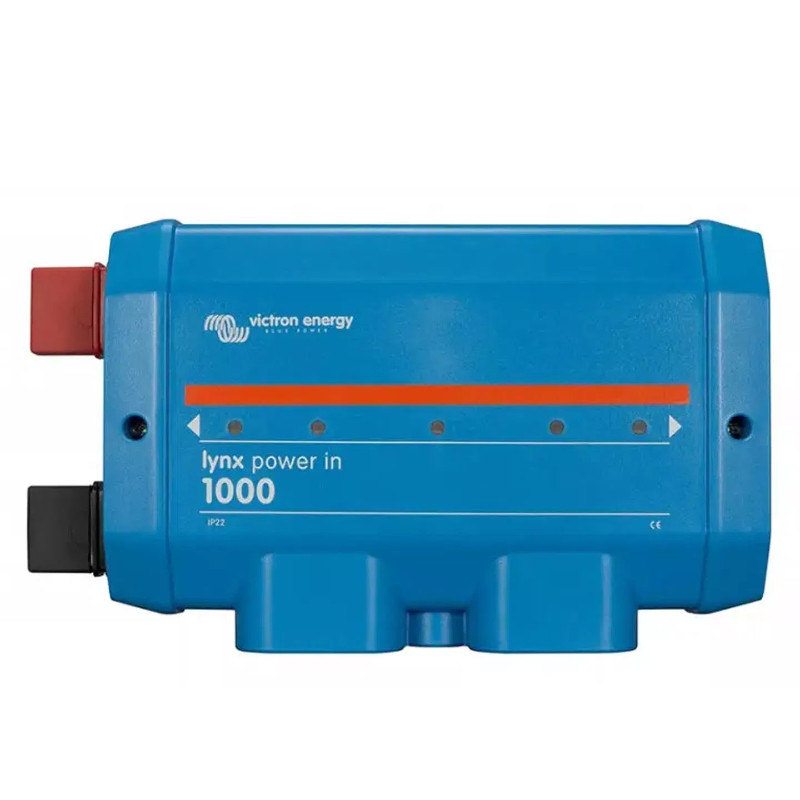

Lynx Power In (M8)
Modułowa szyna zbiorcza prądu stałego służy do podłączania akumulatorów do instalacji rozdzielczej prądu stałego. Jest przeznaczona do podłączania więcej niż jednego akumulatora (banku akumulatorów) do odbiornika lub szyny DC, na przykład Lynx Distributor. W przypadku wielu akumulatorów połączonych równolegle, napięcie do szyny DC wprowadzane jest indywidualnie z każdego akumulatora. Lynx Power In umożliwia wprowadzenie napięcia z 4 banków akumulatorów. Łączy się on modułowo z Lynx Dystrybutorem, który umożliwia podłączenie wielu odbiorników DC, na przykład 3 falowników MultiPlus pracujących trójfazowo.
PARAMETRY TECHNICZNE / MODEL | Lynx power in(M8) |
Zakres napięcia pracy [V] | 9 - 60 VDC |
Maksymalny prąd obciążenia [A] | 1000 A |
Sposób przyłączenia | BusBar M8 |
Możliwość dołączania modułów | Tak |
Materiał wykonania | ABS |
Waga | 2.1 kg |
Temperatura pracy | -40C - +60C |
Wymiary SxWxG [mm] | 290 x 170 x 80mm |
Wilgotność | 95% |
Ochrona | IP22 |
Karta katalogowa | Pobierz |
![Lynx Distributor](https://soltronic.pl/wp-content/uploads/2024/03/lynx-distributor.png)

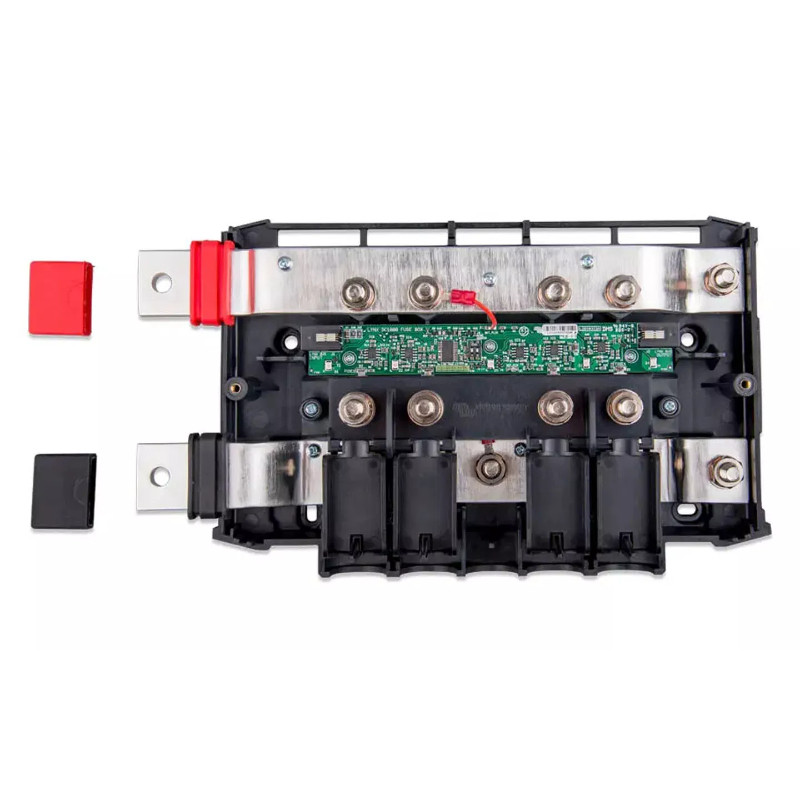

Rozdzielacz Lynx Distributor + 3 x 125A/48V Bezpiecznik
Lynx Dystrybutor stanowi modułową szynę zbiorczą, która umożliwia rozprowadzenie napięcia stałego do falowników lub innych urządzeń odbiorczych. Każde złącze pozwala na podłączenie 4 przewodów napięcia dodatniego i ujemnego. Dodatkowo, istnieje możliwość zastosowania bezpieczników typu MegaFuse na biegunie dodatnim każdego z wyjść. Lynx Dystrybutor jest połączony z dystrybutorem Power In, który dostarcza napięcie z akumulatorów do szyny DC.
Ponadto, Lynx Dystrybutor monitoruje stan wszystkich bezpieczników i informuje o ich działaniu za pomocą diody LED umieszczonej na przedniej części obudowy. To ważny element modułowej instalacji rozdzielczej Lynx.
![Battery switch 275 A](https://soltronic.pl/wp-content/uploads/2024/03/Battery-switch-275A.png)

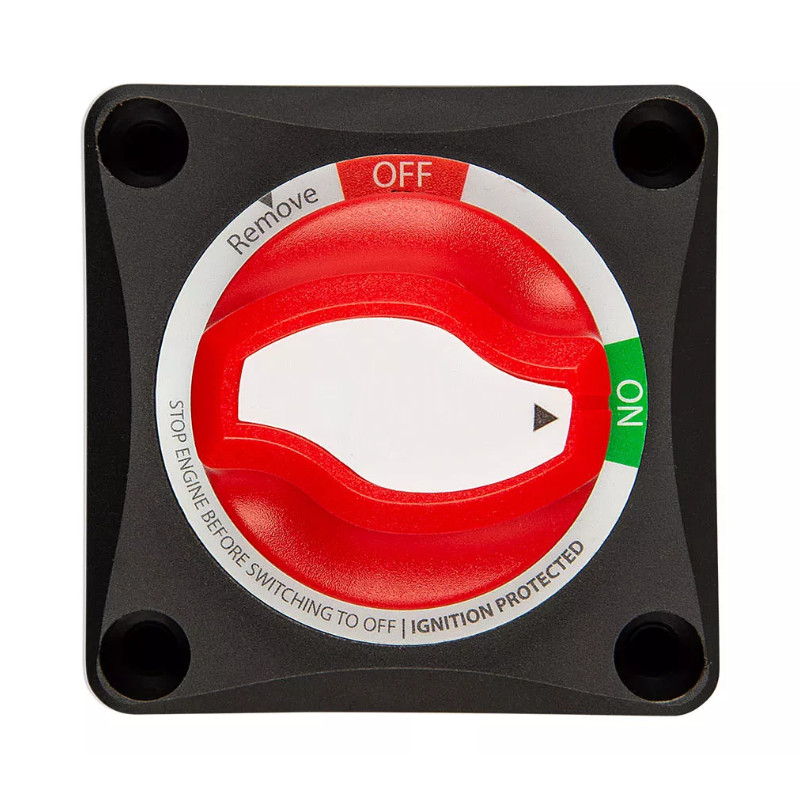

3 x Battery switch 275 A
Przełącznik baterii o stałej mocy 275A oraz chwilowej 455A, obsługujący napięcia 12/24/48V. Przeznaczony do zastosowań w kamperach oraz w magazynach energii ESS. Ma wymiary 69 x 69 x 73 mm.
