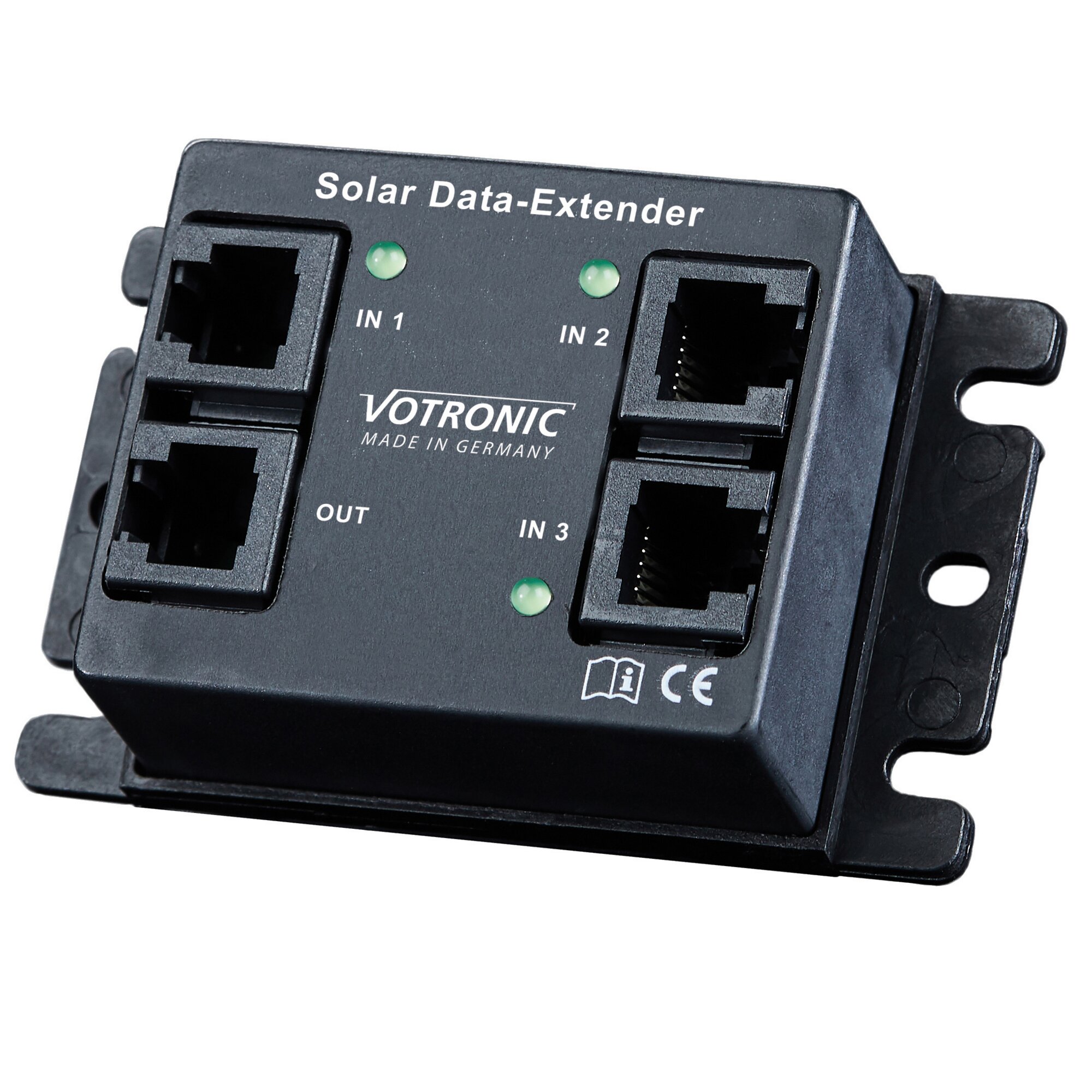

VOTRONIC Rozszerzacz danych solarnych 3n1

Opis

Solar Data Extender podsumowuje dane z maksymalnie trzech kontrolerów solarnych, aby można je było wyświetlić na jednym ekranie. Znajomy wyświetlacz LCD nadal może być używany.

Solar Data Extender jest kompatybilny z następującymi urządzeniami:

• Kontrolery ładowania solarnego w technologii SR i MPP (od numeru seryjnego 14Vxx.xxxxx)
• Ładowarka akumulatorów typu VBCS Triple
• LCD Solar Computer S (od numeru seryjnego 15V40.xxxxx)
• LCD Charge Control S
• Seria VPC z funkcją solarną
• Bluetooth Connector S-BC

Instalacja i podłączenie

Solar Data Extender można doposażyć w dowolnym momencie. Posiada trzy niezależne wejścia (IN1, IN2, IN3). Sygnały są podsumowywane i udostępniane przez wyjście (OUT). Można tam podłączyć wyświetlacz solarny (np. LCD Solar Computer S).

Urządzenie jest podłączane między kontrolerem ładowania solarnego VOTRONIC a wyświetlaczem solarnym (np. LCD Solar Computer S) za pomocą dołączonego kabla modułowego. Połączenie IN1 musi być zawsze podłączone, ponieważ służy do zasilania urządzenia.

Szczegóły:

• Napięcie nominalne (zasilanie przez podłączone urządzenia): 12 i 24 V
• Zakres napięcia roboczego: 8–32 V
• Pobór prądu w trybie czuwania, typowy: 0,7 mA
• Pobór prądu podczas aktywności, typowy: 10 mA
• Warunki otoczenia, wilgotność: maks. 95% wilgotności pomieszczenia, bez kondensacji

Zawartość zestawu: 3 x kabel sterujący 6-pinowy o długości 0,5 m
