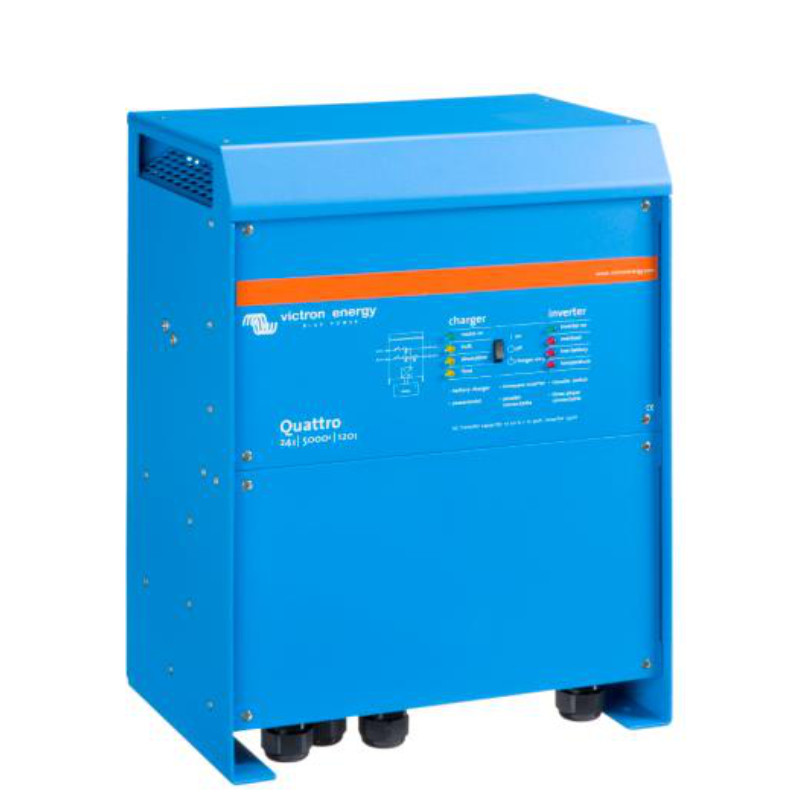

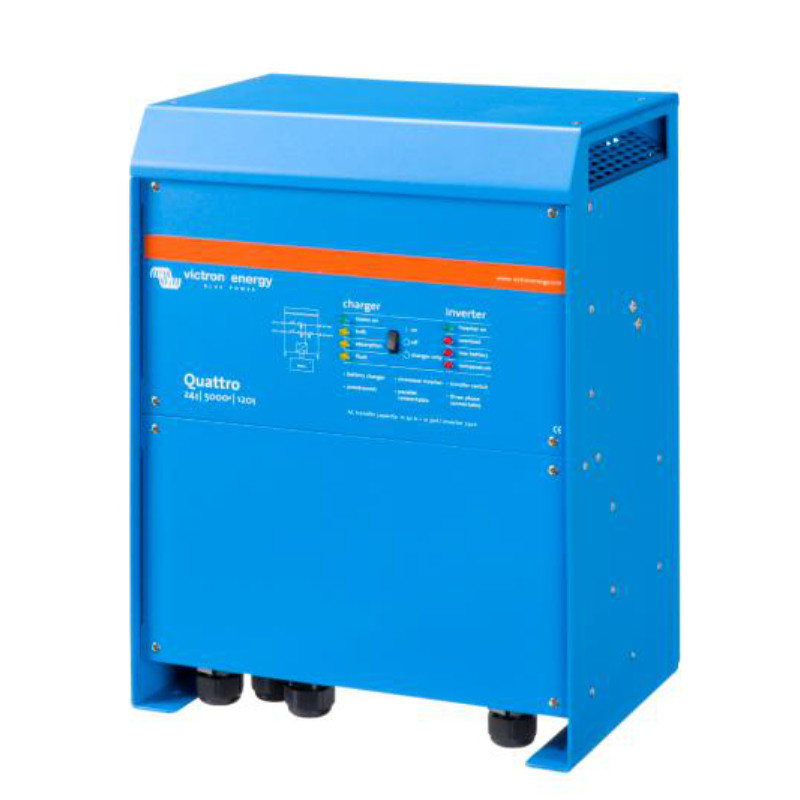

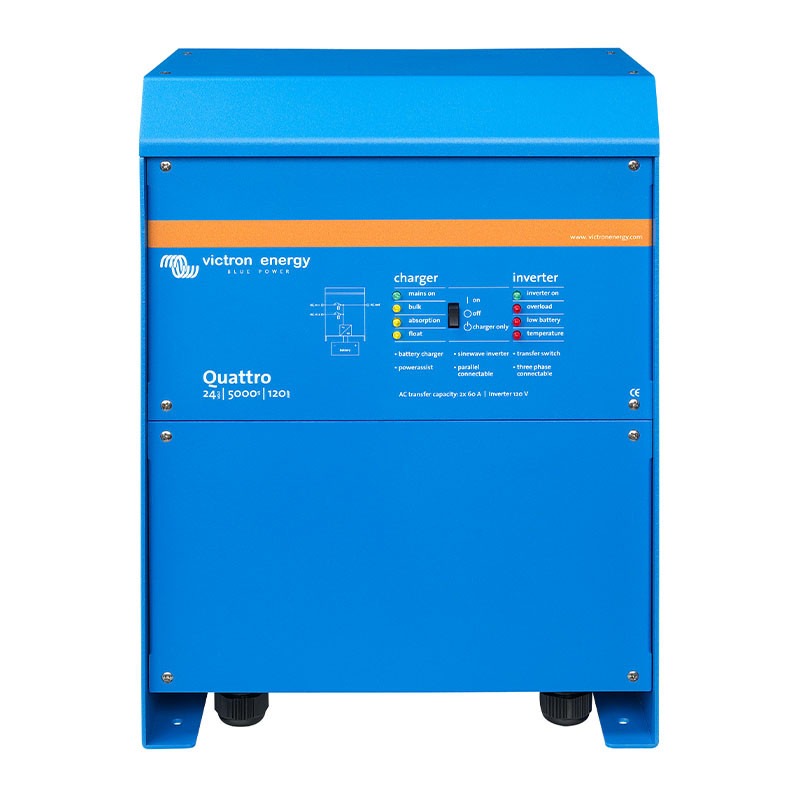

Quattro 24/5000/120-100/100

Opis

Przemiennik Quattro 24/5000/120-100/100 od Victron Energy to zaawansowane, wielofunkcyjne urządzenie, które łączy w sobie dwie kluczowe funkcje: inwertera sinusoidalnego oraz inteligentnej ładowarki akumulatorów. Zaprojektowane z myślą o systemach, w których niezawodność i ciągłość zasilania są priorytetem, Quattro oferuje szeroką gamę możliwości. Urządzenie może automatycznie przełączać się pomiędzy dwoma niezależnymi źródłami prądu, takimi jak sieć energetyczna i agregat prądotwórczy, co pozwala na bezprzerwowe działanie systemu, nawet w sytuacjach awaryjnych.

Dzięki funkcji PowerAssist, Quattro dynamicznie reaguje na zmiany w zapotrzebowaniu na energię, minimalizując ryzyko przeciążenia źródła zasilania. Kiedy moc dostępna z głównego źródła staje się niewystarczająca, urządzenie automatycznie przełącza się na akumulatory, co zapewnia ciągłość zasilania w sytuacjach kryzysowych. To idealne rozwiązanie dla systemów zasilających, które muszą działać niezawodnie, np. w kamperach, na łodziach, w domach czy w instalacjach fotowoltaicznych.

Kolejną istotną cechą Quattro jest zdolność do natychmiastowego przełączania na zasilanie akumulatorowe w czasie krótszym niż 20 milisekund. Dzięki temu sprzęt elektroniczny, taki jak komputery czy systemy sterowania, działa bez zakłóceń, nawet w przypadku awarii głównego źródła prądu. Co więcej, urządzenie posiada dwa wyjścia prądu przemiennego: jedno zapewnia bezprzerwowe zasilanie kluczowych urządzeń, podczas gdy drugie może być używane do zasilania urządzeń, które nie muszą działać na akumulatorach, takich jak klimatyzacja czy podgrzewacz wody.

Quattro 24/5000/120-100/100 oferuje również możliwość pracy równoległej oraz w instalacjach trójfazowych lub typu split-phase. Dzięki temu, jeśli zajdzie potrzeba zwiększenia mocy, można połączyć nawet do sześciu jednostek Quattro, co czyni to rozwiązanie wyjątkowo elastycznym i skalowalnym. Urządzenie doskonale integruje się z różnymi systemami energetycznymi, zarówno w domu, jak i w terenie, a jego wszechstronność sprawia, że może być stosowane w systemach o różnych konfiguracjach i wymaganiach.

Quattro to również zaawansowane narzędzie do monitorowania i zarządzania zdalnego. Po połączeniu z urządzeniem GX (np. Cerbo GX), możliwe jest pełne monitorowanie i kontrolowanie systemu z dowolnego miejsca na świecie za pomocą aplikacji VRM. Użytkownik może zdalnie nadzorować działanie swojego systemu energetycznego, regulować ustawienia, a nawet automatycznie uruchamiać generator rezerwowy, co zapewnia pełną kontrolę i bezpieczeństwo energetyczne.

Najważniejsze cechy

• Dwa niezależne wejścia prądu: Quattro obsługuje dwa źródła zasilania, takie jak sieć energetyczna i agregat, automatycznie przełączając się między nimi bez przerwy w dostawie energii.
• Technologia PowerAssist: Zapewnia dynamiczne zarządzanie mocą, wspomagając ograniczone źródło prądu z energii akumulatora w sytuacjach przeciążenia.
• Szybkie przełączanie: Przełączenie na zasilanie z akumulatora następuje w mniej niż 20 ms, co gwarantuje nieprzerwaną pracę urządzeń wrażliwych na zakłócenia.
• Praca równoległa i trójfazowa: Możliwość równoległego łączenia do 6 urządzeń Quattro, co pozwala na rozbudowę systemu. Obsługuje także instalacje trójfazowe i split-phase.
• Zdalne sterowanie i monitorowanie: Dzięki integracji z urządzeniem GX, użytkownik może monitorować i kontrolować system zdalnie za pomocą aplikacji VRM.

Zastosowanie

Quattro 24/5000/120-100/100 to idealne rozwiązanie dla wymagających systemów zasilania, które muszą działać niezawodnie i bez zakłóceń. Doskonale sprawdzi się w instalacjach fotowoltaicznych, domach jednorodzinnych, kamperach, jachtach oraz wszędzie tam, gdzie wymagane jest pewne i ciągłe zasilanie. Dzięki swojej wszechstronności i zaawansowanej technologii, jest to jedno z najlepszych rozwiązań do zarządzania energią w miejscach o dużym zapotrzebowaniu na moc.

Specyfikacja techniczna

• Model: Quattro 24/5000/120-100/100
• PowerControl / PowerAssist: Tak
• Wbudowany przełącznik transferowy: Tak

Wejścia AC (2x)

• Zakres napięcia wejściowego: 187-265 VAC
• Częstotliwość wejściowa: 45 – 65 Hz
• Współczynnik mocy: 1
• Maksymalny prąd zasilania: 2x 100 A

Inwerter

• Zakres napięcia wejściowego (DC): 19 – 33V
• Napięcie wyjściowe: 230 VAC ± 2%
• Częstotliwość: 50 Hz ± 0,1%
• Moc wyjściowa przy 25°C: 5000 VA / 4000 W
• Moc wyjściowa przy 40°C: 3700 W
• Moc wyjściowa przy 65°C: 3000 W
• Moc szczytowa: 10000 W
• Maksymalna wydajność: 94%
• Moc przy zerowym obciążeniu: 30 W
• Moc przy zerowym obciążeniu w trybie AES: 25 W
• Moc przy zerowym obciążeniu w trybie wyszukiwania: 10 W

Ładowarka

• Napięcie ładowania absorpcja: 28,8 V
• Napięcie ładowania float: 27,6 V
• Tryb magazynowania: 26,4 V
• Ładowanie akumulatora domowego: 120 A
• Ładowanie akumulatora rozruchowego: 4 A (dla modeli 12V i 24V)
• Czujnik temperatury akumulatora: Tak

Ogólne

• Wyjście pomocnicze: 50 A
• Programowalny przekaźnik: 3x
• Ochrona: a – g
• Port komunikacyjny VE.Bus: Tak (do pracy równoległej i trójfazowej, zdalnego monitorowania i integracji systemu)
• Port komunikacyjny ogólnego przeznaczenia: 2x
• Zdalne włączanie/wyłączanie: Tak

Cechy charakterystyczne

• Temperatura pracy: -40°C do +65°C
• Wilgotność (bez kondensacji): Maks. 95%
• Wysokość maksymalna: 3500 m

Inne

• Materiał: Aluminium
• Kolor: Niebieski (RAL 5012)
• Kategoria ochrony: IP 21
• Podłączenie akumulatora: 4 śruby M8 (2 połączenia plus i 2 minus)
• Przyłącze 230 V AC: Śruby M6
• Waga: 30 kg
• Wymiary: 444 x 328 x 240 mm

Quattro 24/5000/120-100/100 to wyjątkowe urządzenie do zarządzania zasilaniem, oferujące niezawodność, elastyczność i możliwość rozbudowy. Dzięki szybkiemu przełączaniu zasilania, zaawansowanej funkcji PowerAssist oraz możliwości integracji z zdalnym monitoringiem, jest idealnym rozwiązaniem do wymagających instalacji energetycznych.
