Panel słoneczny 3x455W z regulatorem ładowania 100A MPPT 12V

Opis

Zestaw fotowoltaiczny 3x455W z regulatorem ładowania 100A MPPT na 12V to zaawansowane technologicznie rozwiązanie, które efektywnie przekształca energię słoneczną w energię elektryczną. Dzięki regulatorowi ładowania MPPT, zestaw ten optymalnie dostosowuje się do aktualnych warunków nasłonecznienia, zapewniając stałe zasilanie nawet przy zmiennych warunkach pogodowych. Idealnie nadaje się do zasilania urządzeń takich jak telewizory, lodówki, laptopy oraz systemy oświetleniowe, oferując niezależność energetyczną zarówno w domach, jak i na działkach rekreacyjnych.

Napięcie i zastosowanie

Zestaw generuje napięcie 12V prądu stałego, co pozwala na zasilanie różnorodnych urządzeń turystycznych, jak i elektroniki codziennego użytku. Wystarczy dysponować odpowiednimi ładowarkami, aby móc swobodnie korzystać z energii do ładowania telefonów, tabletów czy laptopów.

Zaprojektowany z myślą o użytkownikach, którzy chcą samodzielnie zainstalować swój system, zestaw zawiera niezbędne przewody i instrukcje. Przewody są już fabrycznie przygotowane do montażu, co sprawia, że potrzebne narzędzia ograniczają się jedynie do podstawowego śrubokręta i klucza oczkowego. To sprawia, że montaż jest prosty, a instalacja przebiega sprawnie.

Regulator ładowania MPPT monitoruje zarówno prąd, jak i napięcie generowane przez panele, automatycznie dostosowując się do najlepszego punktu pracy. Dzięki temu system zapewnia wydajność, nawet przy słabym nasłonecznieniu, na przykład w czasie wschodu lub zachodu słońca, a także w częściowo zacienionych obszarach. W porównaniu do klasycznych regulatorów PWM, ten zestaw osiąga o 25% lepsze wyniki.

Jak działa zestaw?

Panele słoneczne generują energię, która jest przesyłana do regulatora ładowania, a stamtąd do akumulatora (który nie jest dołączony do zestawu). Regulator zapewnia poprawne ładowanie akumulatora, a także chroni przed prądem wstecznym. Zgromadzona energia może być następnie wykorzystana do zasilania przetwornicy napięcia, która przekształca prąd stały 12V w standardowe napięcie 230V, co umożliwia zasilanie domowych urządzeń elektrycznych.

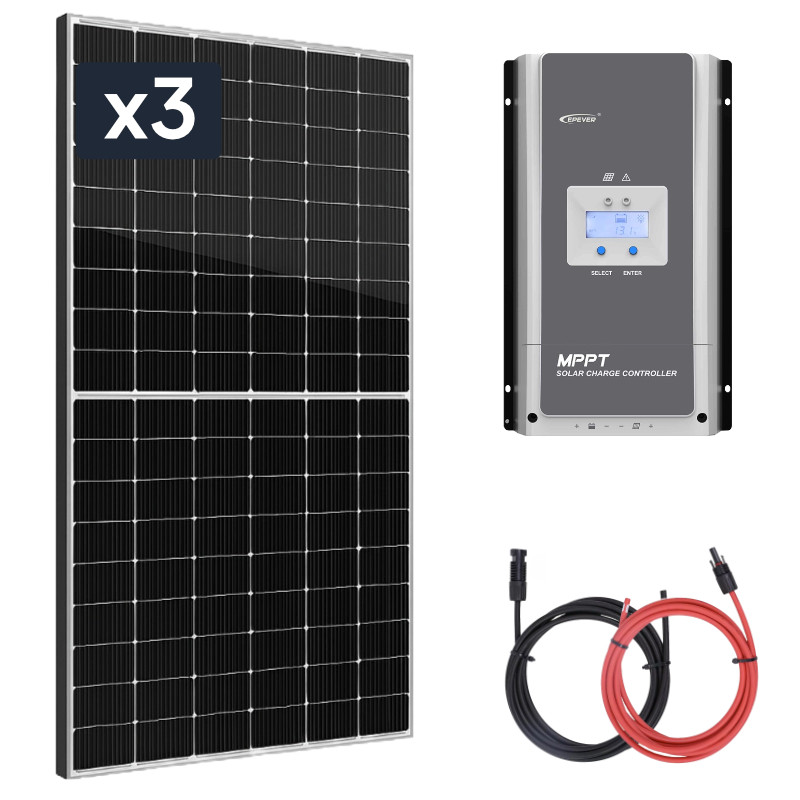

Zestaw zawiera:

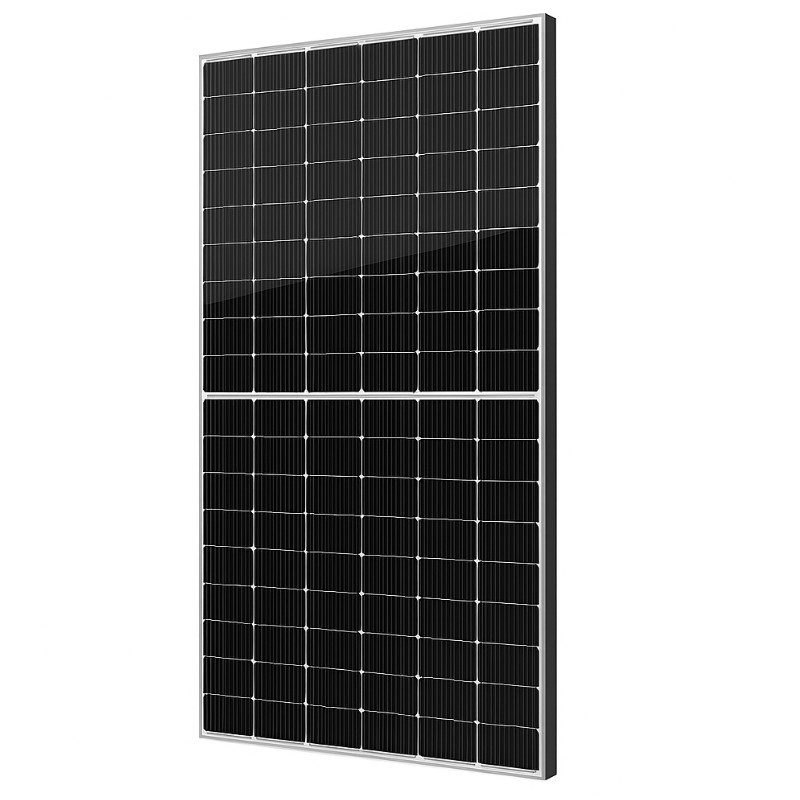

3 x Panel słoneczny JA Solar JAM54D40 BIFACIAL 455W LB

Specyfikacja Techniczna:

• Parametry / Model: 455W JAM54D40 BIFACIAL LB
• Moc maks. znamionowa (Pmax): 455 W
• Napięcie jałowe (Voc): 39,50 V
• Maksymalne napięcie zasilania (Vmp): 33 V
• Maksymalny prąd (Imp): 13,79 A
• Prąd zwarciowy (Isc): 14,56 A
• Sprawność modułu: 22,8%
• Tolerancja mocy: 0 ~ +5 W
• Współczynnik temperaturowy Isc: +0,046%/°C
• Współczynnik temperaturowy Voc: -0,260%/°C
• Współczynnik temperaturowy Pmax: -0,300%/°C
• STC: Irradiancja 1000W/m², temperatura ogniwa 25°C, wsp. masy powietrza 1,5G

Charakterystyka elektryczna przy współczynniku nasłonecznienia 10%

• Moc maks. znamionowa (Pmax): 491 W
• Napięcie jałowe (Voc): 39,50 V
• Maksymalne napięcie pracy (Vmp): 32,99 V
• Prąd zwarciowy (Isc): 15,73 A
• Maksymalny prąd pracy (Imp): 14,89 A
• Stosunek napromieniowania (przód/tył): 10%

Dane techniczne

• Ogniwo: Mono-16BB
• Waga: 22 kg
• Wymiary: 1762±2 mm x 1134±2 mm x 30±1 mm
• Przekrój kabla: 4 mm² (IEC), 12 AWG (UL)
• Liczba ogniw: 108 (6×18)
• Skrzynka przyłączowa: IP68, 3 diody
• Złącze: QC 4.10-351 / MC4-EVO2A
• Długość kabla:
  • Orientacja pionowa: 300 mm (+) / 400 mm (−)
  • Orientacja pozioma: 1200 mm (+) / 1200 mm (−)

Warunki pracy

• Maksymalne napięcie układu: 1500 V DC
• Temperatura pracy: -40 °C ~ +85 °C
• Maks. prąd znamionowy bezpiecznika szeregowego: 30 A
• Maks. obciążenie statyczne przód: 5400 Pa
• Maks. obciążenie statyczne tył: 2400 Pa
• NOCT: 45±2 °C
• Bificjalność: 80%±10%
• Klasa odporności na ogień: UL Type 38

Panel słoneczny JA Solar 455W JAM54D40 BIFACIAL LB to wysokowydajna jednostka fotowoltaiczna, zaprojektowana z wykorzystaniem technologii bifacialnej, która pozwala na zbieranie energii nie tylko z przedniej, ale także z tylnej strony panelu, dzięki czemu zwiększa efektywność produkcji energii.

Z mocą 455W panel oferuje doskonały stosunek wydajności do powierzchni, co sprawia, że jest idealnym rozwiązaniem dla instalacji domowych, komercyjnych oraz przemysłowych.

Panel charakteryzuje się wysoką odpornością na warunki atmosferyczne i zapewnia długoterminową stabilność. Dzięki zastosowaniu nowoczesnych materiałów i technologii, takich jak monokrystaliczne ogniwa i zaawansowany design, panel jest w stanie uzyskać wyższe wyniki mocy, zwłaszcza w warunkach, gdzie światło odbite z powierzchni gruntu lub innych obiektów może dodatkowo wspierać produkcję energii.

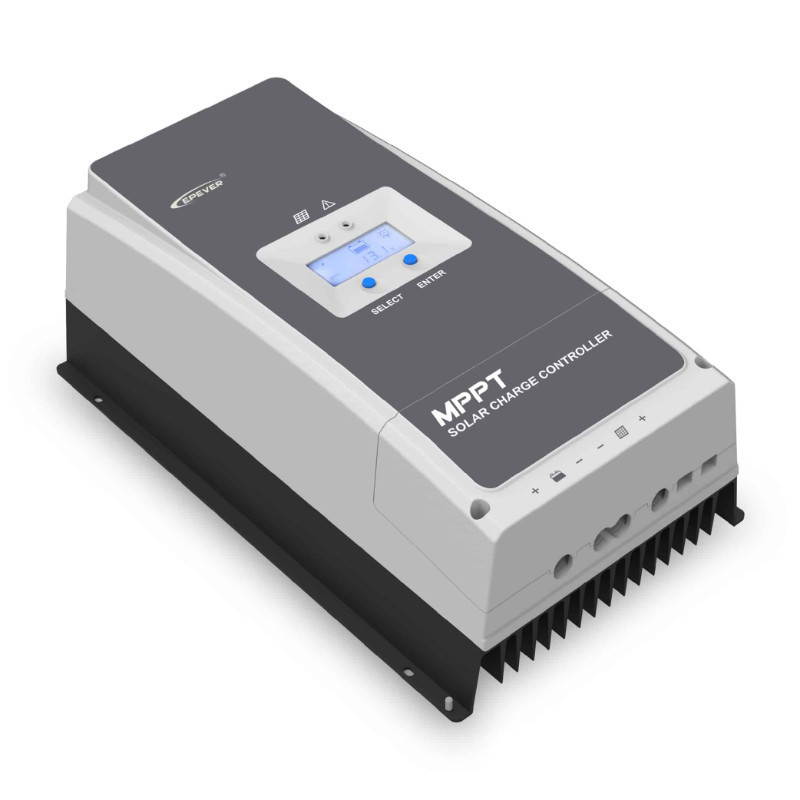

Regulator ładowania EPEVER MPPT Tracer 10420AN 100A

Specyfikacja Techniczna:

• Nominalne napięcie systemu: 12/24/36/48VDC (Auto)
• Typ Baterii: Kwasowo-ołowiowy (uszczelniony/żelowy/zalany), lit (LiFePO4/Li(NiCoMn)O2), użytkownik
• Zakres napięcia wejściowego akumulatora: 8V ～ 68V
• Znamionowy prąd ładowania: 100A
• Znamionowa moc ładowania:
  • 1250W (12V)
  • 2500W (24V)
  • 3750W (36V)
  • 5000W (48V)
• Maks. sprawność konwersji: 98.50%
• Wydajność śledzenia MPPT: ≥99.5%
• Maks. napięcie obwodu otwartego PV:
  • 200V (przy minimalnej temperaturze)
  • 180V (przy minimalnej temperaturze pracy)
• Zakres napięcia MPPT: (Napięcie akumulatora + 2V) ～ 144V
• Napięcie wyrównawcze:
  • Uszczelniony: 14.6V
  • Zalany: 14.8V
  • Użytkownik: 9-17V
• Zwiększenie napięcia:
  • Gel: 14.2V
  • Uszczelniony: 14.4V
  • Zalany: 14.6V
  • Użytkownik: 9-17V
• Napięcie podładowywania:
  • Gel/Sealed/Flooded: 13.8V
  • Użytkownik: 9-17V
• Napięcie ponownego podłączenia niskiego napięcia:
  • Gel/Sealed/Flooded: 12.6V
  • Użytkownik: 9-17V
• Napięcie rozłączające niskiego napięcia:
  • Gel/Sealed/Flooded: 11.1V
  • Użytkownik: 9-17V
• Samozużycie:
  • 98mA (12V)
  • 60mA (24V)
  • 50mA (36V)
  • 46mA (48V)
• Kompensacja temperatury (dla akumulatora kwasowo-ołowiowego): -3mV/℃/2V (domyślnie)
• Wilgotność względna: 5% to 95% (bez kondensacji)
• Bariera ochronna: IP20
• Interfejs komunikacyjny: RS485 (5VDC/200mA, dwa porty RJ45 w równoległym układzie)
• Uziemienie: Wspólny negatywny
• Wymiary (DxSxW): 394×242×143 mm
• Waga: 7.4 kg

Przewód solarny do połączenia instalacji 4mm2 – 2x10m (20m)

Złącze szeregowe MC4

• Akcesoria i przewody. Zestaw zawiera wysokiej jakości przewody solarne o przekroju 4mm2, które umożliwiają połączenie paneli z regulatorem. Przewody są zakończone konektorami MC4, co zapewnia szybkie i bezstratne połączenie. Złącza MC4 są hermetyczne, co gwarantuje bezpieczną i wydajną pracę instalacji, a także umożliwia szybkie rozłączenie paneli w razie potrzeby.
