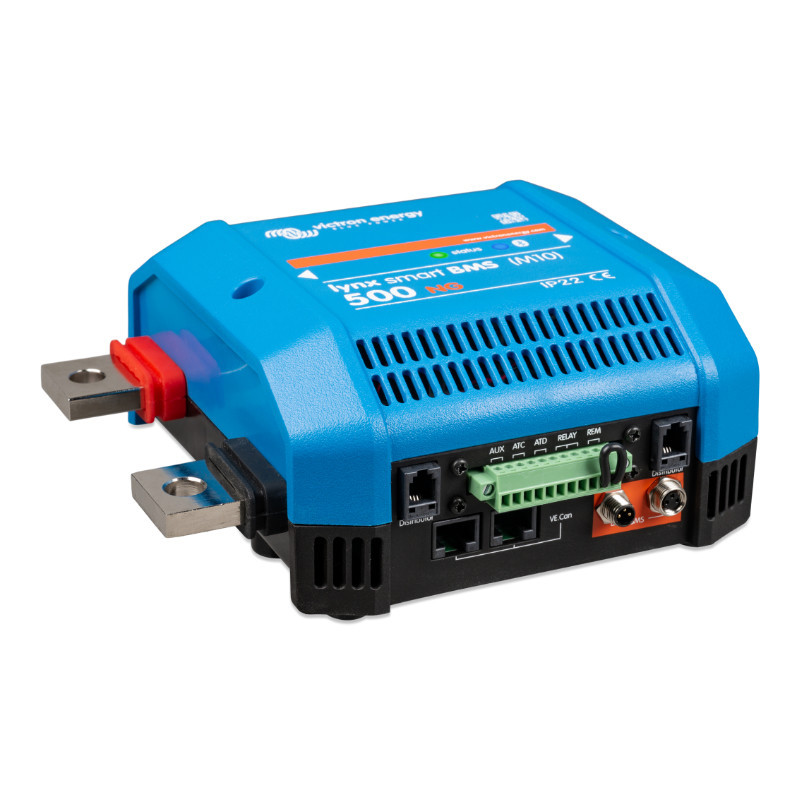

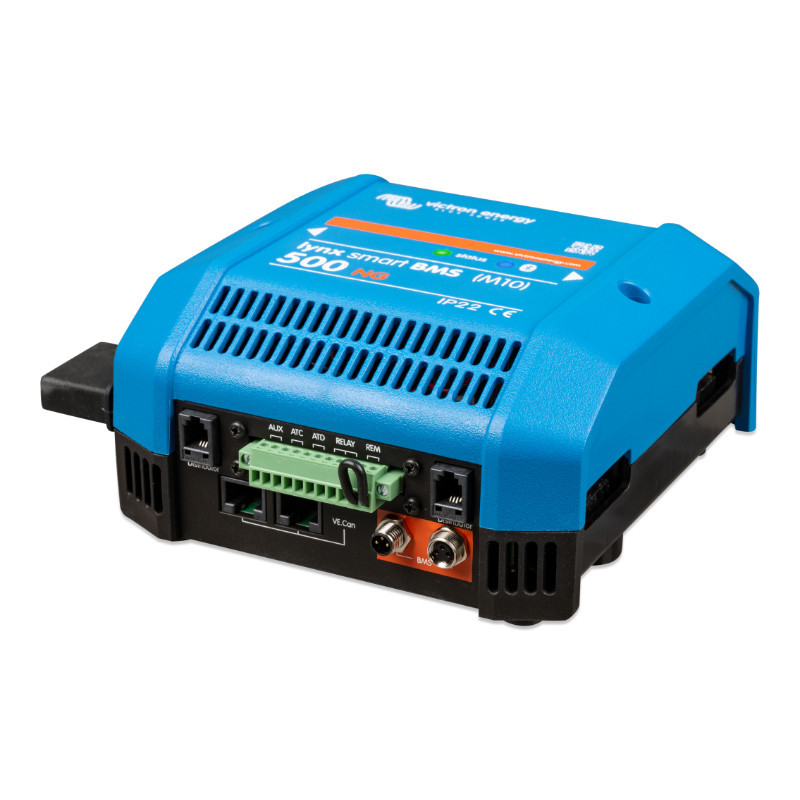

Lynx Smart BMS NG 500 (M10)

Opis

System zarządzania akumulatorami Lynx Smart BMS NG 500 (M10) od renomowanej marki Victron Energy to zaawansowane rozwiązanie przeznaczone do monitorowania, kontroli i ochrony akumulatorów litowych Victron Lithium NG. Jego główną funkcją jest utrzymanie optymalnych warunków pracy akumulatorów, poprzez precyzyjne monitorowanie kluczowych parametrów, takich jak napięcie, prąd, temperatura oraz stan naładowania. Dzięki tej technologii akumulatory są chronione przed głębokim rozładowaniem i przeładowaniem, co zapewnia ich dłuższą żywotność i wydajność. Wbudowany stycznik o prądzie znamionowym 500 A pełni rolę mechanizmu bezpieczeństwa, działając również jako zdalnie sterowany wyłącznik systemowy. Lynx Smart BMS gwarantuje, że Twoje baterie są zawsze w najlepszej kondycji, oferując stabilność i pewność działania nawet w najbardziej wymagających instalacjach.

Integracja systemu z innymi produktami Victron Energy jest prosta i szybka, dzięki złączom M10, które umożliwiają pewne podłączenie kabli. To ułatwia instalację, jak i bieżącą konserwację urządzeń, co jest kluczowe dla użytkowników wymagających niezawodności w działaniu. Dodatkowo, Lynx Smart BMS NG może współpracować z urządzeniami Victron GX, takimi jak Cerbo GX, co pozwala na efektywne zarządzanie energią w bardziej złożonych systemach. System wspiera modułowy system zarządzania energią, co umożliwia elastyczną rozbudowę w zależności od potrzeb użytkownika. Bluetooth oraz kompatybilność z aplikacją VictronConnect to kolejne udogodnienia, które ułatwiają konfigurację, monitorowanie i diagnostykę, co czyni to rozwiązanie wszechstronnym i intuicyjnym.

Specyfikacja techniczna

• Model: Lynx Smart 500 A (M10)
• Zakres napięcia akumulatora: 9 – 60 VDC
• Maksymalne napięcie wejściowe: 75 VDC
• Obsługiwane napięcia systemowe: 12, 24 lub 48 V
• Zabezpieczenie przed odwrotną polaryzacją: Nie
• Główny stycznik bezpieczeństwa prąd znamionowy ciągły: 500A DC ciągły
• Główny stycznik bezpieczeństwa prąd znamionowy szczytowy: 600A przez 5 minut
• Pobór mocy w trybie wyłączenia: 0,3 mA dla wszystkich napięć systemowych
• Pobór mocy w trybie czuwania: Około 0,6 W (50 mA przy 12 V)
• Pobór mocy w trybie włączonym: Około 2,6 W (217 mA przy 12 V) w zależności od stanu przekaźników
• Minimalna oporność obciążenia dla ładowania wstępnego: 10 Ω dla systemów 12 V, 20 Ω dla systemów 24 V i 48 V
• Maksymalny prąd znamionowy wyjścia AUX: 1,1 A ciągły, chroniony bezpiecznikiem resetowalnym
• Port dozwolonego ładowania Maksymalny prąd znamionowy: 0,5 A przy 60 VDC, zabezpieczone bezpiecznikiem resetowalnym
• Port dopuszczenia do rozładowania Maksymalny prąd znamionowy: 0,5 A przy 60 VDC, zabezpieczone bezpiecznikiem resetowalnym
• Przekaźnik alarmowy (SPDT) Maksymalny prąd znamionowy: 2 A przy 60 VDC

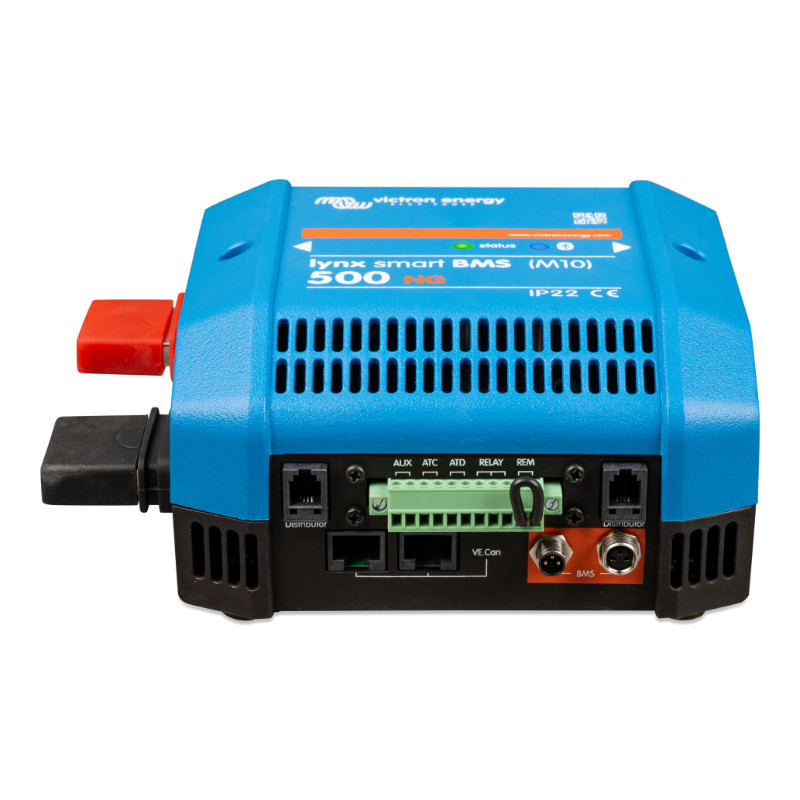

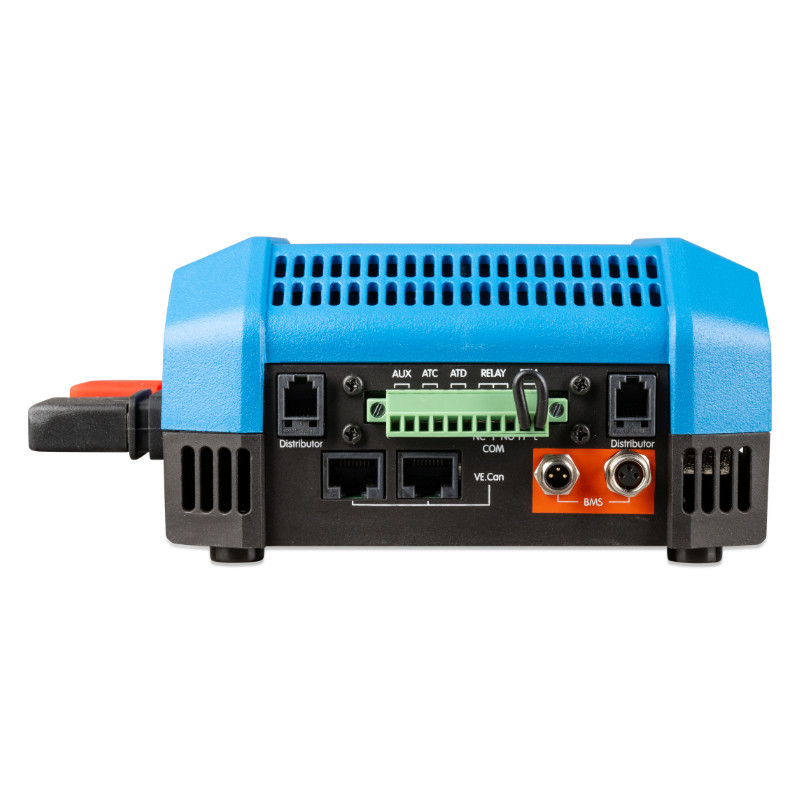

• Połączenia:
  • Szyna zbiorcza: M10 (Moment obrotowy: 33 Nm)
  • VE.Can: RJ45
  • I/O: Zdejmowane multi-złącze z zaciskami śrubowymi
  • Kable BTV akumulatora: Męskie i żeńskie okrągłe złącze 3-biegunowe z pierścieniem śrubowym M8
  • Monitorowanie bezpieczników dystrybutora Lynx: RJ10 (kabel dostarczany z każdym dystrybutorem Lynx)
• Materiał obudowy: ABS
• Wymiary obudowy (wys. x szer. x gł.): 190 x 180 x 80 mm
• Waga jednostkowa: 1,9 kg
• Materiał szyny zbiorczej: Miedź cynowana
• Wymiary szyn zbiorczych (wys. x szer.): 8 x 30 mm
• Zakres temperatury roboczej: -40°C do +60°C
• Zakres temperatury przechowywania: -40°C do +60°C
• Wilgotność: Max. 95% (bez kondensacji)
• Klasa ochrony: IP22

System zarządzania akumulatorami Lynx Smart BMS NG 500 (M10) to kluczowy element dla wszystkich instalacji korzystających z akumulatorów litowych Victron Lithium NG. Jego zaawansowane funkcje monitorowania i kontroli zapewniają nie tylko optymalną wydajność akumulatorów, ale również ich ochronę w trudnych warunkach. Dzięki łatwej integracji z innymi komponentami Victron oraz aplikacji VictronConnect, jest to rozwiązanie, które sprawdzi się zarówno w mniejszych, jak i bardziej rozbudowanych instalacjach.
