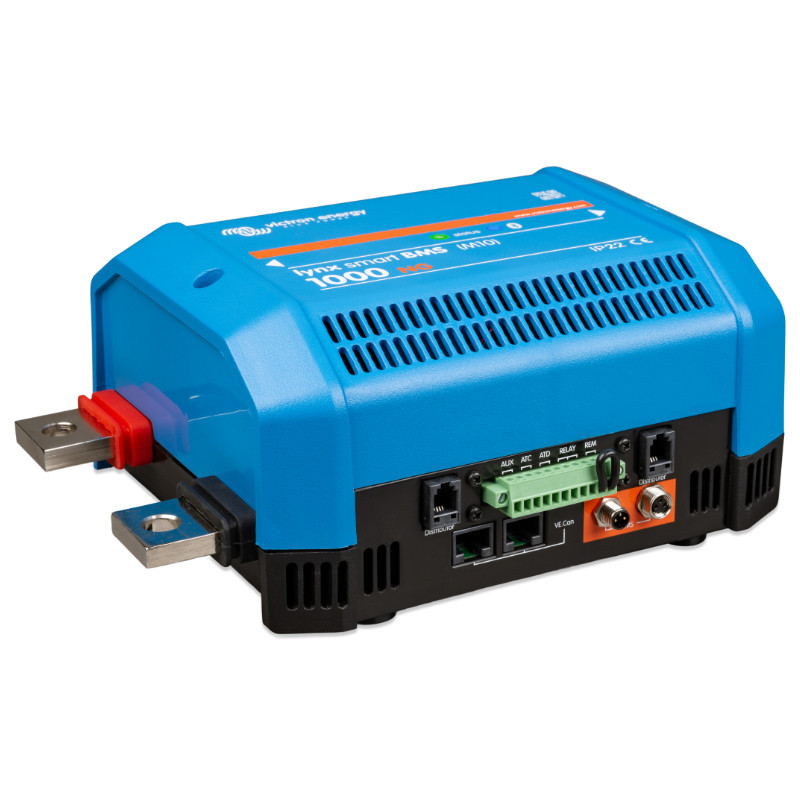

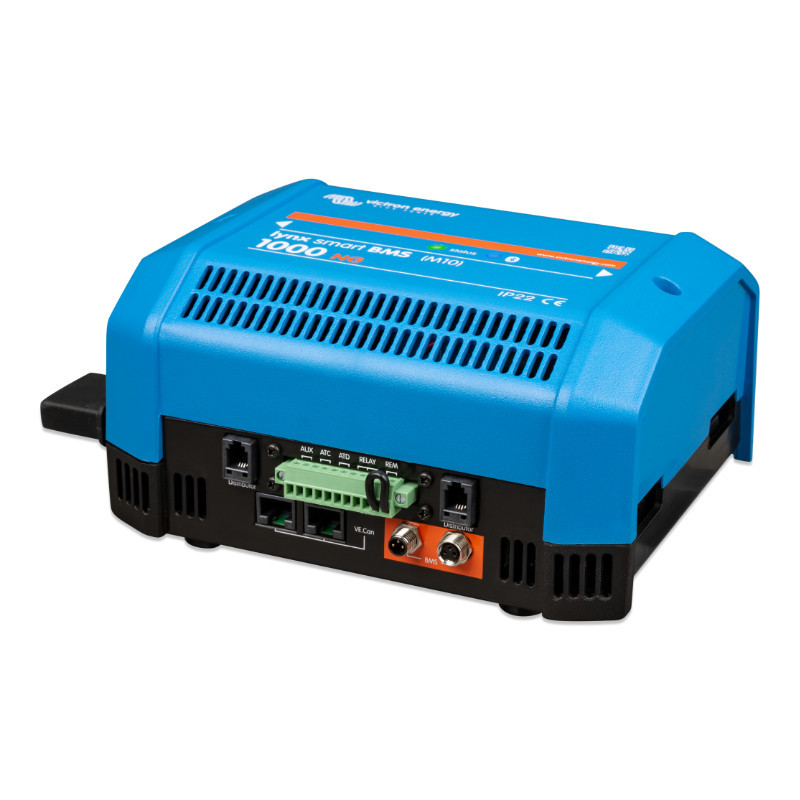

Lynx Smart BMS NG 1000 (M10)

Opis

Lynx Smart BMS NG 1000 (M10) to zaawansowany system zarządzania akumulatorami, stworzony specjalnie dla baterii Victron Lithium NG. Oferuje kompleksową ochronę przed głębokim rozładowaniem oraz przeładowaniem, a także inteligentne monitorowanie stanu akumulatora, co zapewnia jego długą i efektywną pracę.

Prosta integracja z systemami Victron

Dzięki przemyślanej konstrukcji, system zarządzania jest kompatybilny z szeroką gamą urządzeń Victron Energy. Złącza M10 umożliwiają szybkie i stabilne połączenia kabli, co sprawia, że proces instalacji jest szybki i bezproblemowy. Lynx Smart BMS NG zapewnia pełne wsparcie dla systemów opartych na akumulatorach Victron Lithium NG.

Wbudowany moduł Bluetooth umożliwia zdalne monitorowanie systemu za pomocą aplikacji VictronConnect, co pozwala na bieżącą kontrolę parametrów akumulatora oraz szybką diagnozę ewentualnych problemów. Aplikacja oferuje szerokie możliwości konfiguracji oraz dostarcza informacji na temat stanu pracy systemu, co sprawia, że zarządzanie energią jest łatwiejsze niż kiedykolwiek.

Wszechstronne możliwości konfiguracji

System Lynx Smart BMS obsługuje baterie litowo-żelazowo-fosforanowe (LiFePO4) w konfiguracjach 12,8 V oraz 25,6 V, umożliwiając tworzenie systemów o napięciu 12V, 24V i 48V. Możliwość łączenia baterii w szereg lub równolegle pozwala na elastyczne dopasowanie instalacji do indywidualnych potrzeb użytkownika, zapewniając pojemności energetyczne od 84 kWh do nawet 102 kWh.

Zabezpieczenia i funkcje dodatkowe

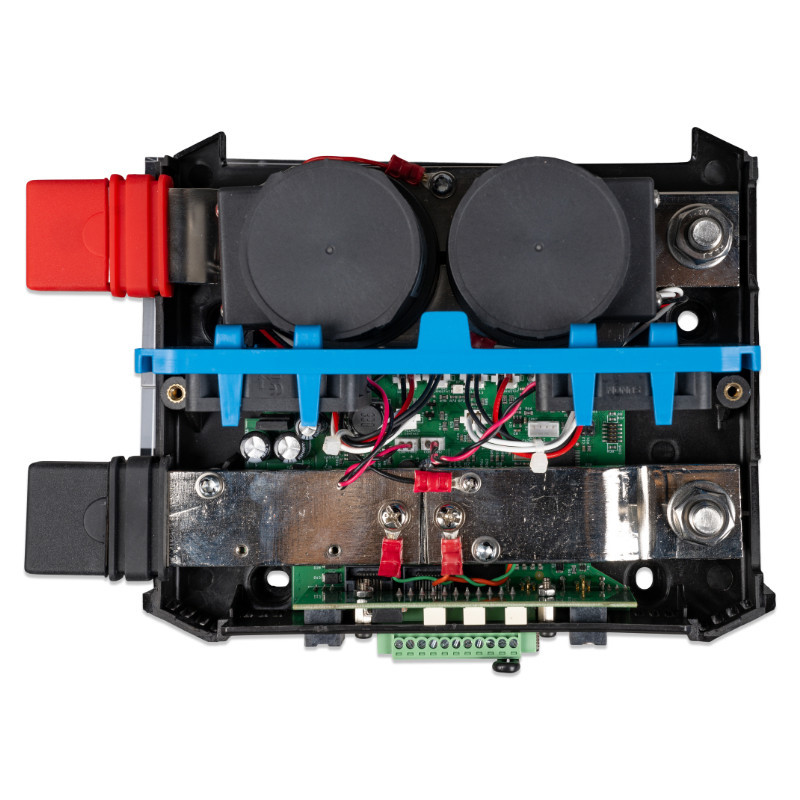

Wbudowany stycznik o znamionowym prądzie 1000 A działa jako zabezpieczenie przed przeciążeniem i chroni system przed uszkodzeniami. W przypadku wykrycia nieprawidłowości, stycznik automatycznie odłącza akumulatory, co minimalizuje ryzyko awarii. Może również działać jako główny wyłącznik, sterowany zdalnie dla większej wygody użytkownika.

Lynx Smart BMS jest wyposażony w funkcję ładowania wstępnego, która pozwala na bezpieczne podłączanie dużych obciążeń pojemnościowych, takich jak falowniki, bez ryzyka uszkodzenia systemu przez wysokie prądy rozruchowe. To rozwiązanie eliminuje konieczność stosowania dodatkowych urządzeń ochronnych.

Integracja z urządzeniami GX i VRM Portal

System zarządzania Lynx Smart BMS łatwo integruje się z urządzeniami GX, jak np. Cerbo GX, co umożliwia pełne monitorowanie stanu akumulatora, napięcia, prądu i historii użytkowania. VRM Portal pozwala na zdalne zarządzanie systemem oraz generowanie szczegółowych raportów diagnostycznych.

Dzięki programowalnym przekaźnikom, system może kontrolować alternatory i uruchamiać alarmy w sytuacjach awaryjnych. Funkcja AUX zapewnia zasilanie rezerwowe w sytuacjach niskiego napięcia, co chroni krytyczne urządzenia przed wyłączeniem. Złącza VE.Can oraz protokół NMEA 2000 umożliwiają komunikację z innymi systemami energetycznymi i ułatwiają zarządzanie instalacjami na większą skalę.

Parametry techniczne:

• Zakres napięcia akumulatora: 9 – 60 VDC
• Maksymalne napięcie wejściowe: 75 VDC
• Obsługiwane napięcia systemowe: 12 V, 24 V, 48 V
• Zabezpieczenie przed odwrotną polaryzacją: Nie

Główny stycznik bezpieczeństwa:

• Prąd znamionowy ciągły: 1000 A
• Prąd znamionowy szczytowy: 1200 A przez 5 minut

Pobór mocy:

• Tryb wyłączenia: 0,3 mA dla wszystkich napięć systemowych
• Tryb czuwania: Około 0,6 W (50 mA przy 12 V)
• Tryb włączony: Około 4,2 W (350 mA przy 12 V), w zależności od stanu przekaźników

Ładowanie wstępne:

• Minimalna oporność obciążenia dla ładowania wstępnego:
  • 10 Ω i więcej dla systemów 12 V
  • 20 Ω i więcej dla systemów 24 V i 48 V

Wyjścia i porty:

• Maksymalny prąd znamionowy wyjścia AUX: 1,1 A ciągły, chroniony bezpiecznikiem resetowalnym
• Port dozwolonego ładowania – maksymalny prąd znamionowy: 0,5 A przy 60 VDC, zabezpieczone bezpiecznikiem resetowalnym
• Port dopuszczenia do rozładowania – maksymalny prąd znamionowy: 0,5 A przy 60 VDC, zabezpieczone bezpiecznikiem resetowalnym
• Przekaźnik alarmowy (SPDT): Maksymalny prąd znamionowy 2 A przy 60 VDC

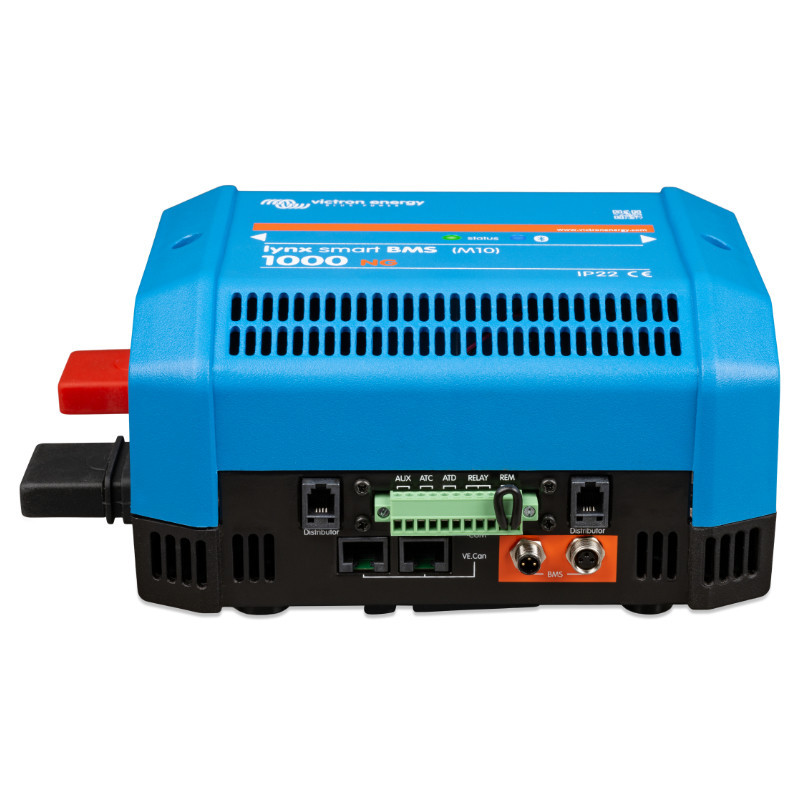

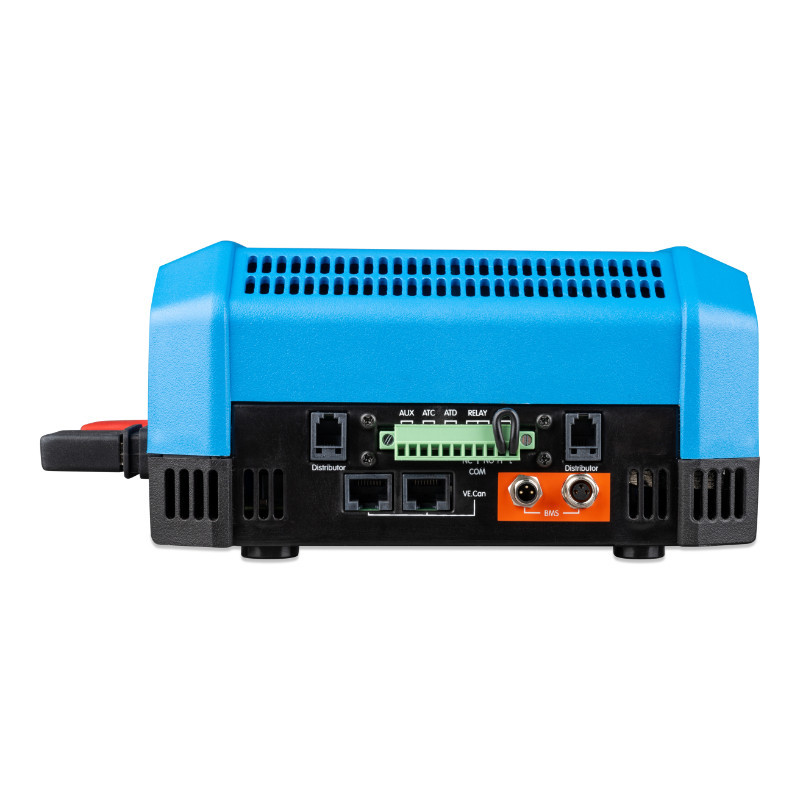

Połączenia:

• Szyna zbiorcza: M10 (Moment obrotowy: 33 Nm), kompatybilna z wszystkimi produktami Lynx z mocowaniem M10
• VE.Can: RJ45
• I/O: Zdejmowane multi-złącze z zaciskami śrubowymi
• Kable BTV akumulatora: Męskie i żeńskie okrągłe złącze 3-biegunowe M8 z pierścieniem śrubowym – obsługuje do 20 baterii w jednym systemie
• Monitorowanie bezpieczników dystrybutora Lynx: RJ10 (kabel w zestawie z każdym dystrybutorem Lynx)

Inne:

• Materiał obudowy: ABS
• Wymiary obudowy (wys. x szer. x gł.): 230 x 180 x 100 mm
• Waga jednostkowa: 2,7 kg
• Materiał szyny zbiorczej: Miedź cynowana
• Wymiary szyn zbiorczych (wys. x szer.): 8 x 30 mm

Warunki pracy:

• Zakres temperatury roboczej: -40°C do +60°C
• Zakres temperatury przechowywania: -40°C do +60°C
• Wilgotność: Max. 95% (bez kondensacji)
• Klasa ochrony: IP22

Lynx Smart BMS NG to wszechstronny i zaawansowany system zarządzania akumulatorami, który zapewnia pełną ochronę, wydajność oraz łatwą integrację z systemami Victron Energy. Zdalne monitorowanie, elastyczne opcje konfiguracji i zaawansowane funkcje zabezpieczające sprawiają, że jest to niezawodne rozwiązanie do zarządzania energią w każdej instalacji.
