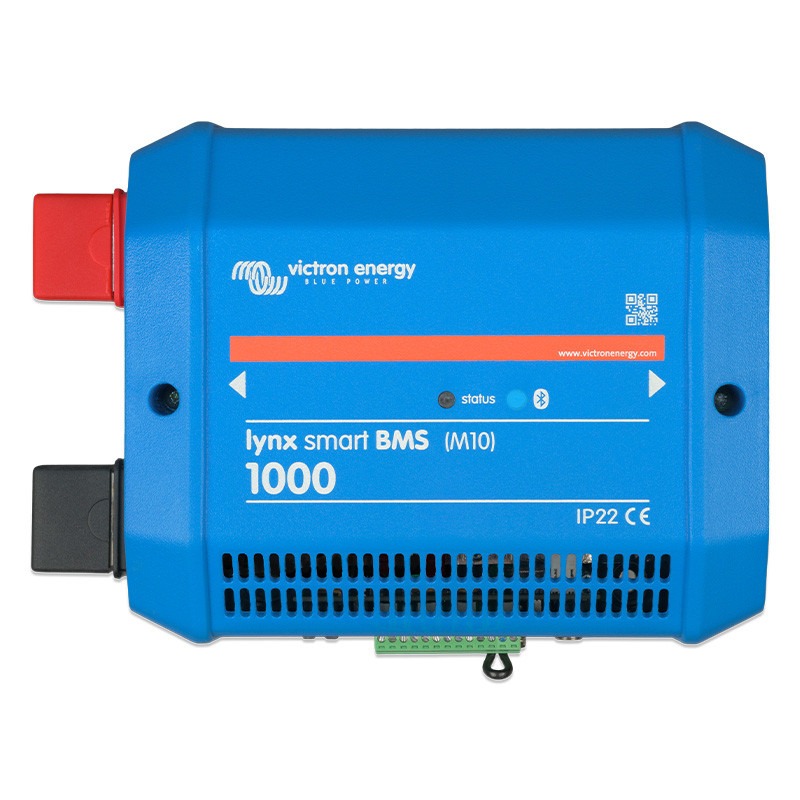

Lynx Smart BMS 1000 (M10)

Opis

Lynx Smart BMS 1000 (M10) marki Victron Energy to zaawansowane urządzenie stworzone specjalnie do zarządzania inteligentnymi akumulatorami litowymi Victron. System ten został zaprojektowany z myślą o maksymalnym bezpieczeństwie i wydajności, oferując kompleksowe monitorowanie i kontrolę nad stanem akumulatorów. Lynx Smart BMS 1000 obsługuje akumulatory litowo-żelazowo-fosforanowe (LiFePO4) i umożliwia monitorowanie parametrów takich jak napięcie, prąd, temperatura, a także stan ładowania. Dzięki temu urządzenie nie tylko wydłuża żywotność akumulatorów, ale także optymalizuje działanie całego systemu energetycznego.

Urządzenie wyposażone jest w stycznik o prądzie ciągłym 1000 A, który pełni rolę dodatkowego mechanizmu bezpieczeństwa, chroniąc system przed przeciążeniami i nadmiernym rozładowaniem. W przypadku awarii głównych kontrolerów, Lynx Smart BMS 1000 działa jako wyłącznik główny, zapewniając bezpieczne wyłączenie systemu. System zarządzania BMS obsługuje akumulatory w napięciach 12 V, 24 V i 48 V, co pozwala na elastyczne konfiguracje i możliwość dostosowania systemu do indywidualnych potrzeb użytkownika. Bluetooth wbudowany w urządzenie umożliwia zdalne monitorowanie i konfigurację za pomocą aplikacji VictronConnect, a także zdalne sterowanie poprzez urządzenia GX jak Cerbo GX, co zapewnia pełną kontrolę nad systemem z dowolnego miejsca.

Funkcje Bezpieczeństwa i Zaawansowane Zarządzanie Energią

Lynx Smart BMS 1000 został wyposażony w zaawansowane funkcje bezpieczeństwa, które chronią akumulatory przed przeciążeniem, nadmiernym rozładowaniem oraz zbyt dużymi prądami rozruchowymi. System posiada wbudowany obwód ładowania wstępnego, który eliminuje ryzyko wystąpienia dużych prądów podczas uruchamiania pojemnościowych obciążeń, takich jak falowniki MultiPlus/Quattro, co znacząco zmniejsza ryzyko uszkodzeń systemu. Ta funkcja sprawia, że użytkownik nie musi stosować dodatkowych zewnętrznych komponentów ładowania wstępnego, co upraszcza instalację i zmniejsza koszty eksploatacyjne.

Dzięki modułowej konstrukcji Lynx Smart BMS 1000, użytkownik ma możliwość rozbudowy systemu o dodatkowe komponenty z rodziny Lynx Distribution, co umożliwia efektywne zarządzanie energią w złożonych instalacjach. Porty VE.Can oraz możliwość komunikacji za pomocą protokołu NMEA 2000 zapewniają łatwą integrację z innymi urządzeniami, co czyni ten system wszechstronnym i kompatybilnym z szeroką gamą aplikacji. Dodatkowo, system monitoruje stan naładowania akumulatorów oraz dostarcza dane historyczne, co ułatwia długoterminowe planowanie konserwacji i zarządzania energią.

Wydajność Energetyczna i Elastyczność Instalacji

Lynx Smart BMS 1000 oferuje wyjątkową elastyczność, obsługując do 20 akumulatorów w jednym systemie. Pozwala to na tworzenie systemów o dużej pojemności magazynowania energii, sięgających nawet 102 kWh przy napięciu 48 V. To czyni ten system idealnym rozwiązaniem zarówno dla małych, jak i dużych instalacji, które wymagają wysokiej niezawodności i efektywności energetycznej. Złącza M10 zapewniają bezpieczne i szybkie podłączenie kabli, co znacznie upraszcza proces instalacji i konserwacji. Dzięki tym rozwiązaniom, użytkownik może być pewien, że system zarządzania energią działa stabilnie i wydajnie przez długi czas.

System zarządzania Lynx Smart BMS 1000 został zaprojektowany z myślą o zapewnieniu maksymalnej ochrony akumulatorów, a także o optymalnym zarządzaniu energią. Wbudowany przekaźnik alarmowy oraz możliwość programowania funkcji systemu pozwala na zaawansowane sterowanie, co daje użytkownikowi pełną kontrolę nad rozładowywaniem i ładowaniem akumulatorów. Urządzenie posiada również porty AUX, które mogą dostarczać zasilanie pomocnicze w przypadku niskiego napięcia ogniwa, co umożliwia podtrzymanie pracy kluczowych urządzeń, takich jak Cerbo GX, nawet po wyłączeniu głównych obciążeń.

Specyfikacja Techniczna

• Model: Lynx Smart BMS 1000
• Zakres napięcia akumulatora: 9 – 60 Vdc
• Maksymalne napięcie wejściowe: 75 Vdc
• Obsługiwane napięcia systemowe: 12V, 24V, 48V
• Zabezpieczenie przed odwrotną polaryzacją: Nie
• Główny stycznik bezpieczeństwa (prąd znamionowy ciągły): 1000 Adc
• Główny stycznik bezpieczeństwa (prąd znamionowy szczytowy): 1200 A przez 5 minut
• Pobór mocy w trybie wyłączenia: 0,3 mA dla wszystkich napięć systemowych
• Pobór mocy w trybie czuwania: 0,6 W (50 mA przy 12V)
• Pobór mocy w trybie włączonym: 4,2 W (350 mA przy 12V) w zależności od stanu przekaźników
• Minimalna oporność obciążenia dla ładowania wstępnego:
  • 10Ω i więcej dla systemów 12V
  • 20Ω i więcej dla systemów 24V i 48V
• Maksymalny prąd znamionowy wyjścia AUX: 1,1 A ciągły, chroniony bezpiecznikiem resetowalnym
• Port dozwolonego ładowania (maksymalny prąd znamionowy): 0,5 A przy 60 Vdc, zabezpieczone bezpiecznikiem resetowalnym
• Port dopuszczenia do rozładowania (maksymalny prąd znamionowy): 0,5 A przy 60 Vdc, zabezpieczone bezpiecznikiem resetowalnym
• Przekaźnik alarmowy (SPDT) maksymalny prąd znamionowy: 2 A przy 60 Vdc

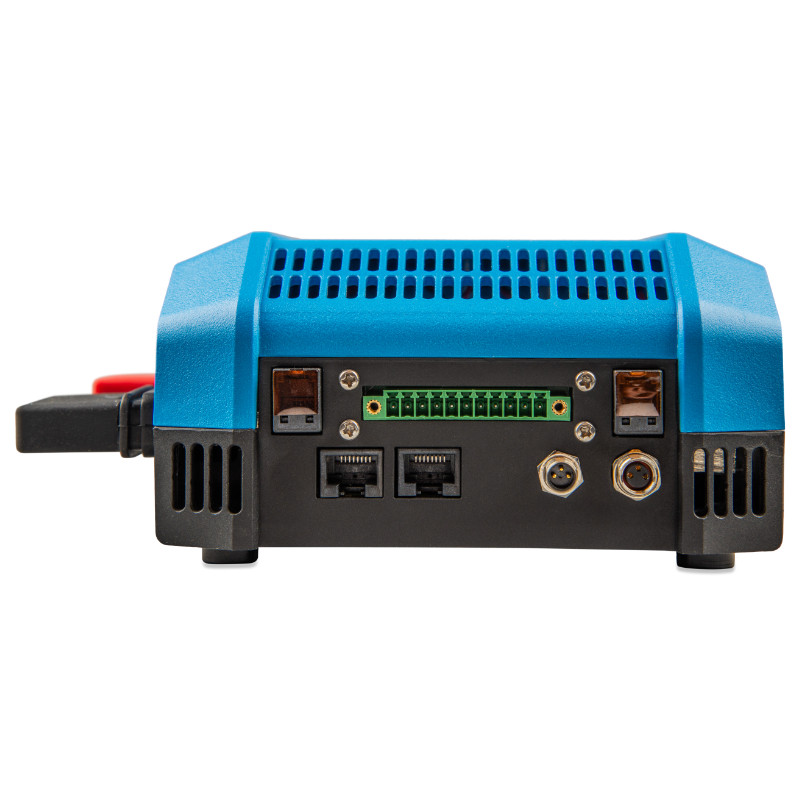

• Połączenia:
  • Szyna zbiorcza: M10 (moment obrotowy: 17 Nm)
  • VE.Can: RJ45
  • I/O: Zdejmowane multi-złącze z zaciskami śrubowymi
  • Kable BTV akumulatora: M8, męskie i żeńskie okrągłe złącze 3-biegunowe
  • Możliwość podłączenia do 20 baterii w jednym systemie
  • Monitorowanie bezpieczników dystrybutora Lynx (do 4 modułów): RJ10 (kabel dostarczany z każdym dystrybutorem Lynx)
• Materiał obudowy: ABS
• Wymiary obudowy: 184 x 170 x 80 mm
• Waga jednostkowa: 2,5 kg
• Materiał szyny zbiorczej: Miedź cynowana
• Wymiary szyn zbiorczych (wys. x szer.): 8 x 30 mm
• Zakres temperatury roboczej: -40°C do +60°C
• Zakres temperatury przechowywania: -40°C do +60°C
• Wilgotność: Max. 95% (bez kondensacji)
• Klasa ochrony: IP22

Lynx Smart BMS 1000 to zaawansowany system zarządzania energią, który zapewnia pełną ochronę i optymalne zarządzanie akumulatorami litowymi Victron. Dzięki zaawansowanym funkcjom monitorowania, integracji z systemami Victron, a także elastycznym możliwościom rozbudowy, system ten idealnie nadaje się do złożonych instalacji energetycznych. Lynx Smart BMS 1000 oferuje niezawodność, bezpieczeństwo i wydajność, co czyni go idealnym wyborem dla osób, które oczekują najwyższej jakości zarządzania energią w swoim systemie.
