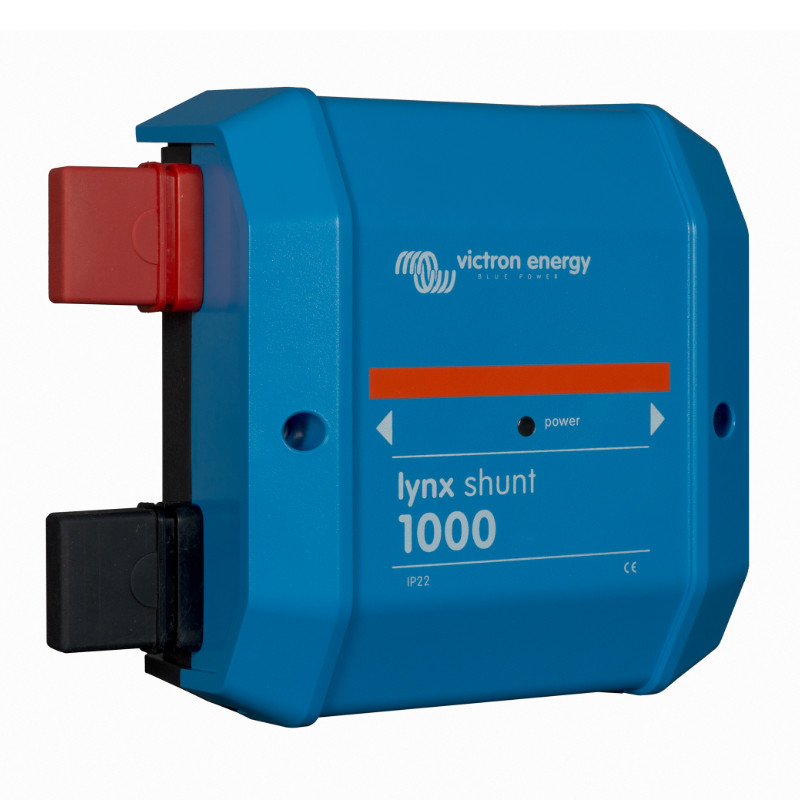

Lynx Shunt VE.Can (M8)

Opis

Lynx Shunt VE.Can (M8) to zaawansowany moduł monitorujący, stworzony przez Victron Energy, który został zaprojektowany z myślą o precyzyjnym zarządzaniu i monitorowaniu systemów energetycznych. Jest to kluczowy element modułowego systemu dystrybucji energii Lynx, który pozwala na dokładne śledzenie zużycia energii, stanu naładowania akumulatorów oraz parametrów pracy całego systemu. Dzięki wysokiej dokładności pomiarów, Lynx Shunt umożliwia optymalizację zarządzania energią w instalacjach wykorzystujących prąd stały (DC), co czyni go niezastąpionym w zaawansowanych systemach zasilania.

Moduł ten posiada wbudowany bocznik 1000A, który dokładnie mierzy przepływ prądu i napięcia, dostarczając kluczowych informacji o stanie akumulatorów. Połączenie go z urządzeniami Victron GX, takimi jak Cerbo GX lub Venus GX, umożliwia bieżące monitorowanie parametrów systemu, a także uzyskiwanie szczegółowych danych dotyczących wydajności energetycznej. Wbudowane złącza M8 zapewniają szybkie i bezpieczne połączenie kabli, co ułatwia zarówno instalację, jak i przyszłą konserwację urządzenia. Dzięki możliwości połączenia za pomocą kabli VE.Can i złącz RJ45, integracja z resztą systemu Victron jest płynna i bezproblemowa, co czyni Lynx Shunt idealnym wyborem dla każdej zaawansowanej instalacji.

Zaawansowane Funkcje Monitorowania i Zarządzania Energii

Lynx Shunt VE.Can to nie tylko narzędzie do monitorowania, ale również element, który znacznie poprawia bezpieczeństwo i efektywność całego systemu energetycznego. Urządzenie jest zaprojektowane z myślą o precyzyjnym zarządzaniu przepływem energii, co oznacza, że umożliwia bieżące monitorowanie stanu naładowania akumulatorów i wykrywanie potencjalnych problemów zanim staną się one krytyczne. Monitorowanie odbywa się w czasie rzeczywistym i dostarcza szczegółowych danych dotyczących pracy systemu, co pozwala na podejmowanie świadomych decyzji w zakresie zarządzania energią. Co więcej, bocznik jest przystosowany do pracy w systemach o napięciu do 70V DC, co czyni go niezwykle elastycznym rozwiązaniem, odpowiednim zarówno dla małych, jak i dużych instalacji.

Urządzenie posiada również funkcję monitorowania stanu bezpieczników, co podnosi poziom bezpieczeństwa systemu. Lynx Shunt umożliwia podłączenie dodatkowych modułów dystrybucji Lynx, dzięki czemu można z łatwością skalować instalację w zależności od potrzeb. Jego zaawansowane funkcje obejmują potencjalnie wolny styk alarmowy, który umożliwia sygnalizowanie stanów krytycznych w systemie, co pozwala na szybką reakcję i minimalizuje ryzyko przestojów. Dodatkowo, możliwość podłączenia czujników temperatury i przekaźników zapewnia jeszcze bardziej szczegółowe monitorowanie, co pozwala na pełną optymalizację pracy systemu energetycznego.

Niezawodność i Trwałość Konstrukcji

Jednym z kluczowych atutów Lynx Shunt VE.Can jest jego solidna konstrukcja, zaprojektowana z myślą o długotrwałej pracy nawet w najbardziej wymagających warunkach. Obudowa urządzenia wykonana jest z wytrzymałego materiału ABS, który zapewnia odporność na uszkodzenia mechaniczne i korozję, co czyni go idealnym rozwiązaniem do pracy w trudnych warunkach środowiskowych. Urządzenie jest w stanie pracować w szerokim zakresie temperatur od -40°C do +60°C, co oznacza, że doskonale sprawdza się zarówno w zastosowaniach przemysłowych, jak i w systemach zewnętrznych, narażonych na zmienne warunki atmosferyczne. Ponadto, klasa ochrony IP22 zapewnia dodatkową ochronę przed wilgocią, co czyni urządzenie bezpiecznym do pracy nawet w wilgotnych środowiskach.

Zdolność obsługi napięć systemowych od 12V do 48V oraz prądu znamionowego 1000A sprawia, że Lynx Shunt VE.Can jest doskonałym wyborem dla każdego systemu wymagającego precyzyjnego monitorowania energii. Jego kompaktowe wymiary i niewielka waga (1,4 kg) sprawiają, że jest łatwy do zainstalowania nawet w ograniczonej przestrzeni, co zwiększa jego wszechstronność. Dzięki zastosowaniu cynowanych szyn miedzianych, urządzenie oferuje niską rezystancję i wysoką przewodność, co podnosi jego wydajność i niezawodność na przestrzeni lat.

Specyfikacja Techniczna

• Model: Lynx Shunt VE.Can
• Zakres napięcia zasilania: 9 – 70 Vdc
• Obsługiwane napięcia systemowe: 12V, 24V, 48V
• Zabezpieczenie przed odwrotną polaryzacją: Nie
• Ocena bieżąca: 1000 Adc ciągły
• Pobór mocy:
  • 60 mA @ 12V
  • 33 mA @ 24V
  • 20 mA @ 48V
• Potencjalnie wolny styk alarmowy: 3A, 30Vdc, 250Vac
• Połączenia:
  • Szyna zbiorcza: M8
  • Bezpiecznik: M8
  • VE.Can: RJ45 i terminator RJ45
  • Podłączenie zasilania do Lynx Distributor: RJ10 (kabel RJ10 w zestawie)
  • Czujnik temperatury: Zacisk śrubowy
  • Przekaźnik: Zacisk śrubowy
• Materiał obudowy: ABS
• Wymiary obudowy: 190 x 180 x 80 mm
• Waga jednostkowa: 1,4 kg
• Materiał szyny zbiorczej: Miedź cynowana
• Wymiary szyn zbiorczych: 8 x 30 mm
• Zakres temperatury roboczej: -40°C do +60°C
• Zakres temperatury przechowywania: -40°C do +60°C
• Wilgotność: Maks. 95% (bez kondensacji)
• Klasa ochrony: IP22

Lynx Shunt VE.Can (M8) to zaawansowane urządzenie monitorujące, które zapewnia precyzyjne zarządzanie energią w systemach Victron Energy. Dzięki wbudowanemu bocznikowi 1000A i zaawansowanym funkcjom monitorowania, pozwala na pełną kontrolę nad stanem akumulatorów oraz efektywność zużycia energii. Jego solidna konstrukcja, łatwość integracji i możliwość rozbudowy sprawiają, że Lynx Shunt jest niezawodnym rozwiązaniem dla wszystkich, którzy potrzebują dokładnego monitorowania i zaawansowanego zarządzania energią w swoich systemach energetycznych.
