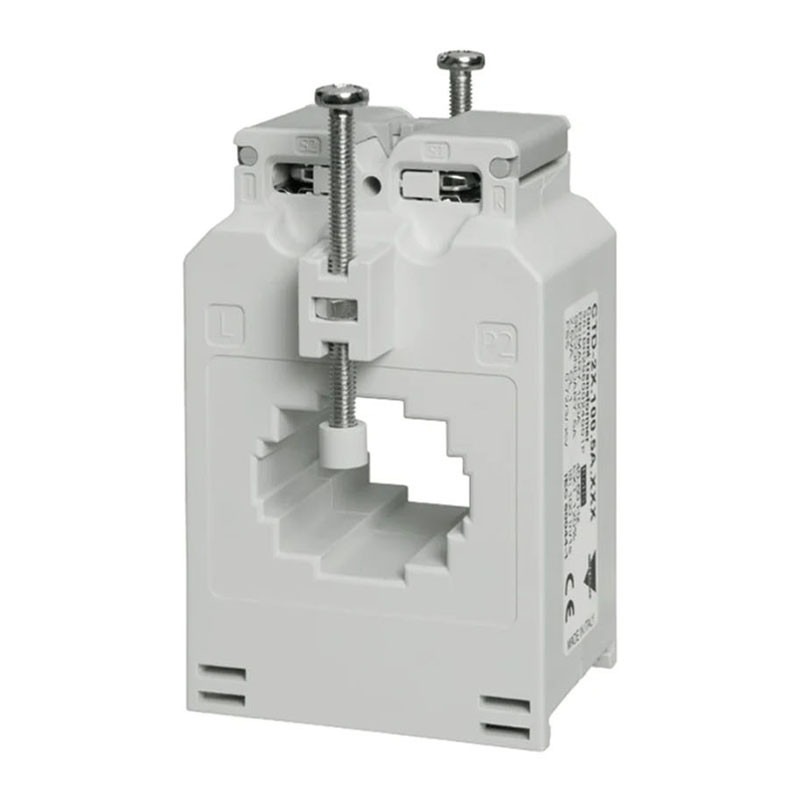

3x Przekładnik prądowy 500/5A CTD2X

Opis

Przekładniki prądowe serii 500/5A CTD2X to urządzenia, które łączą w sobie zaawansowaną technologię z wszechstronnością montażu, umożliwiając ich zastosowanie w szerokim zakresie instalacji elektrycznych. Stworzone z myślą o dokładnych pomiarach prądu, przekładniki te oferują użytkownikom precyzyjne i stabilne wyniki, które są kluczowe w monitorowaniu zużycia energii i zarządzaniu systemami elektrycznymi.

Wszechstronne zastosowanie i solidna konstrukcja
Dzięki możliwości montażu na szynie DIN oraz na szynach zbiorczych, przekładniki CTD2X są wyjątkowo elastyczne i mogą być dostosowane do różnych wymagań instalacyjnych. Obudowa wykonana z wytrzymałego materiału ABS, posiadająca właściwości samogaszenia zgodnie z normą UL 94 V-0, zapewnia nie tylko trwałość, ale i wysoki poziom bezpieczeństwa. Montaż panelowy dodatkowo podnosi ich funkcjonalność, umożliwiając łatwą integrację z istniejącymi systemami elektrycznymi. Wbudowane zaciski, wraz z uszczelnianymi osłonami, oferują ochronę przed niekorzystnymi warunkami środowiskowymi, dzięki czemu przekładniki te są odpowiednie do pracy w różnych warunkach atmosferycznych, z zakresami temperatur od -25°C do +60°C.

Wysoka precyzja i klasa dokładności
Przekładniki CTD2X wyróżniają się wysoką klasą dokładności 0,5, co gwarantuje precyzyjne pomiary nawet przy prądach o wartości od 40 A do 600 A. Dzięki wzmocnionemu natężeniu prądu, które wynosi do 120% wartości znamionowej, urządzenia te są zdolne do radzenia sobie z chwilowymi przeciążeniami bez utraty dokładności pomiaru. Ponadto, klasa izolacji E zapewnia dodatkową ochronę termiczną, co sprawia, że urządzenie jest odporne na przegrzanie i może pracować w temperaturze otoczenia do 75°C. Krótkotrwały prąd cieplny Ith wynoszący typowo 100 In /1 s, wraz z ograniczeniem wynikającym z rozmiaru przewodów i szyn zbiorczych, zapewnia stabilność nawet w najbardziej wymagających warunkach.

Dodatkowe cechy i wyposażenie

Przekładnik 500/5A CTD2X został zaprojektowany z myślą o łatwości montażu i użytkowania. Standardowe wyposażenie obejmuje dwie śruby zaciskowe oraz dwie śruby mocujące do przewodów i szyn zbiorczych, które pozwalają na szybkie i bezproblemowe instalowanie urządzenia w różnych konfiguracjach. Uszczelniane osłony zacisków oraz zaciski do montażu panelowego są częścią zestawu, zapewniając dodatkową ochronę i stabilność. Opcjonalny zestaw uchwytów mocujących oraz dodatkowe śruby pozwalają na jeszcze większą elastyczność instalacyjną, co czyni CTD2X idealnym wyborem zarówno dla nowych instalacji, jak i modernizacji istniejących systemów.

Wytrzymałość na trudne warunki pracy
Przekładniki CTD2X są przystosowane do pracy w ekstremalnych temperaturach, od -30°C do +70°C, co czyni je doskonałym rozwiązaniem zarówno do zastosowań wewnętrznych, jak i zewnętrznych. Dzięki certyfikatom CE, cUrus i CSA urządzenia te spełniają najwyższe standardy bezpieczeństwa i jakości, zapewniając niezawodność oraz długą żywotność w codziennym użytkowaniu. Wysoki poziom ochrony IP20 z dodatkowymi osłonami zapewnia bezpieczeństwo zarówno dla urządzenia, jak i użytkowników.

Specyfikacja techniczna

• Znamionowy prąd wtórny: 5 A lub 1 A, dostosowany do różnych aplikacji pomiarowych.
• Częstotliwość robocza: Zakres od 45 do 65 Hz, odpowiedni dla standardowych sieci energetycznych.
• Maksymalne napięcie w układzie: Do 0,72 kV, zapewniając bezpieczną pracę w systemach niskonapięciowych.
• Poziom izolacji: 3 kV przez 1 minutę przy 50 Hz, gwarantujący ochronę przed przepięciami i zakłóceniami.
• Klasa izolacji: E, maksymalna temperatura pracy wynosi 75°C.
• Wzmocnione natężenie prądu: 120%, co zwiększa odporność na chwilowe przeciążenia.
• Współczynnik bezpieczeństwa (FS): ≤ 5, co zapewnia stabilność pomiarów nawet w ekstremalnych warunkach.

Przekładnik prądowy 500/5A CTD2X to urządzenie, które zapewnia nie tylko precyzyjne pomiary, ale również niezawodność i łatwość montażu. Dzięki zaawansowanej technologii, solidnej konstrukcji i elastycznym możliwościom montażowym, jest idealnym wyborem dla profesjonalnych instalacji elektrycznych. Jego wszechstronność i zgodność z normami międzynarodowymi sprawiają, że sprawdzi się w różnorodnych aplikacjach przemysłowych i komercyjnych, oferując długotrwałą niezawodność oraz stabilność pomiarów w każdych warunkach.
