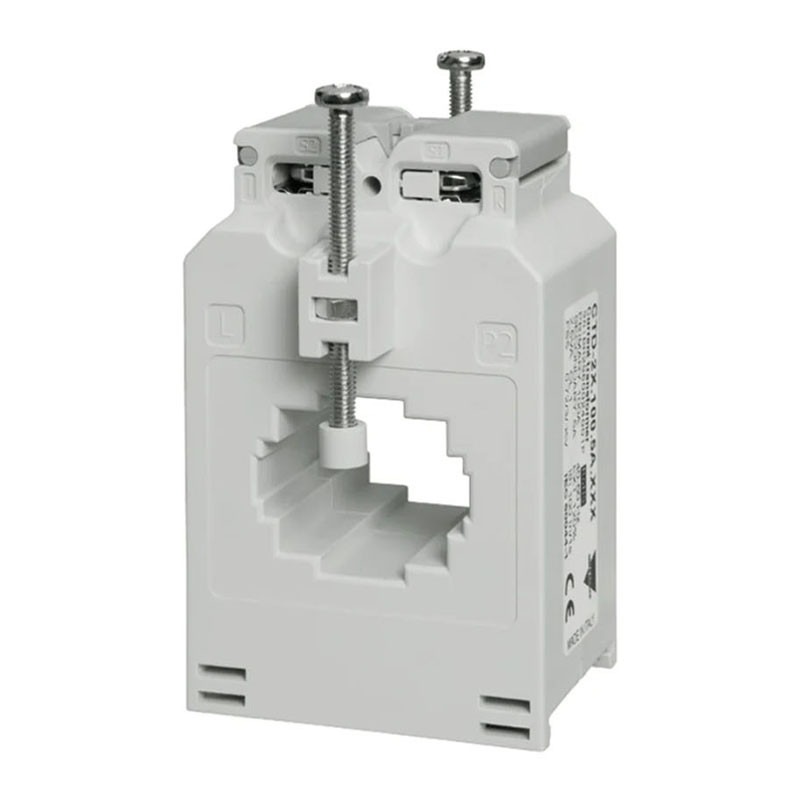

3x Przekładnik prądowy 400/5A CTD2X

Opis

Przekładnik prądowy 400/5A CTD2X to zaawansowane urządzenie zaprojektowane z myślą o precyzyjnych pomiarach prądu w systemach energetycznych. Jego wszechstronne możliwości montażowe oraz solidna konstrukcja sprawiają, że idealnie nadaje się do instalacji w różnych warunkach przemysłowych i komercyjnych. Zintegrowany uchwyt do montażu na szynie DIN oraz opcja montażu na szynach zbiorczych i panelach zapewniają dużą elastyczność podczas instalacji. Wysoka klasa dokładności 0,5 gwarantuje, że przekładnik dostarcza dokładnych wyników, co jest kluczowe dla monitorowania i optymalizacji zużycia energii.

Wydajność i solidność w jednym
Przekładnik prądowy 400/5A CTD2X może obsługiwać znamionowe prądy pierwotne od 40 A do 600 A, co sprawia, że jest idealnym rozwiązaniem do różnych zastosowań, od małych do dużych instalacji energetycznych. Dzięki solidnej obudowie wykonanej z samogasnącego materiału ABS, spełniającej normy UL 94 V-0, urządzenie zapewnia wysoki poziom bezpieczeństwa i odporność na uszkodzenia mechaniczne oraz wpływy środowiskowe. Zdejmowane zaciski oraz podwójne złącza śrubowe, które mogą obsługiwać nawet do ośmiu przewodów, ułatwiają proces montażu i konserwacji. Uszczelniane osłony zacisków dodatkowo chronią urządzenie przed pyłem i wilgocią, co czyni przekładnik odpornym na trudne warunki atmosferyczne.

Precyzja i niezawodność w każdych warunkach
Z zakresami temperatur pracy od -25°C do +60°C i temperaturą przechowywania od -30°C do +70°C, przekładnik 400/5A CTD2X jest przystosowany do działania w różnych warunkach klimatycznych. Niezależnie od tego, czy znajduje się w środowisku przemysłowym, czy w przestrzeni zewnętrznej, urządzenie zachowuje swoją dokładność i niezawodność. Znamionowy prąd wtórny 5 A lub 1 A pozwala na szeroki zakres zastosowań, a wzmocnione natężenie prądu do 120% zapewnia dodatkową stabilność w obciążonych systemach. Klasa izolacji E gwarantuje wysoką ochronę termiczną, co pozwala urządzeniu na bezpieczne działanie nawet w ekstremalnych warunkach.

Dodatkowe funkcje i wyposażenie standardowe

Przekładnik 400/5A CTD2X oferuje szereg przydatnych funkcji, które ułatwiają instalację i konserwację. Wyposażony jest w dwie śruby mocujące do przewodów oraz szyn zbiorczych, a także w uszczelniane osłony zacisków, które zapewniają dodatkową ochronę przed pyłem i wilgocią. Standardowe wyposażenie obejmuje także zaciski do mocowania panelowego oraz sześć nakrętek z tworzywa sztucznego na śruby mocujące, co umożliwia szybkie i łatwe podłączenie do różnych systemów energetycznych. Opcjonalny zestaw uchwytów mocujących, w tym dodatkowe śruby i zaciski, daje użytkownikom jeszcze większą swobodę w dostosowywaniu instalacji do ich potrzeb.

Urządzenie zgodne jest z normą EN61869-2, co oznacza, że spełnia międzynarodowe standardy w zakresie dokładności i bezpieczeństwa. Certyfikaty CE, cUrus i CSA gwarantują, że produkt spełnia rygorystyczne wymagania dotyczące jakości, co czyni go odpowiednim rozwiązaniem zarówno dla rynków europejskich, jak i północnoamerykańskich. Przekładnik jest także wyposażony w zaciski śrubowe, które pozwalają na podłączenie przewodów o powierzchni przekroju od 1,5 do 6 mm², co zwiększa uniwersalność instalacyjną.

Zabezpieczenie przed trudnymi warunkami
Przekładnik posiada stopień ochrony IP00, a po zastosowaniu uszczelnianych osłon zacisków, może osiągnąć stopień ochrony IP20, co zwiększa jego odporność na zewnętrzne czynniki środowiskowe. Maksymalna średnica przewodu wynosi 24 mm, a przekładnik jest przystosowany do obsługi przewodów zbiorczych o wymiarach maksymalnych 32×5 mm (poziomo) oraz 25×12 mm (pionowo), co czyni go elastycznym rozwiązaniem dla różnych konfiguracji montażowych.

Parametry techniczne

• Znamionowy prąd wtórny: 5 A lub 1 A, zapewniając wszechstronność zastosowań.
• Częstotliwość robocza: Zakres od 45 do 65 Hz, dostosowany do większości standardowych systemów energetycznych.
• Maksymalne napięcie w układzie: 0,72 kV, co gwarantuje bezpieczeństwo pracy przy niskim napięciu.
• Poziom izolacji: 3 kV/1 min przy 50 Hz, co zapewnia skuteczną ochronę przed przepięciami.
• Klasa izolacji: E, maksymalna temperatura pracy wynosi 75°C, co chroni urządzenie przed przegrzaniem.
• Wzmocnione natężenie prądu: 120%, umożliwia pracę w systemach o większym obciążeniu.
• Współczynnik bezpieczeństwa (FS): ≤ 5, co zapewnia wysoką dokładność pomiarów.

Przekładnik prądowy 400/5A CTD2X to wyjątkowe urządzenie, które łączy w sobie zaawansowaną technologię pomiarową z trwałą i bezpieczną konstrukcją. Dzięki wszechstronności montażu, precyzyjnym parametrom technicznym oraz zgodności z międzynarodowymi normami, stanowi idealne rozwiązanie dla profesjonalnych instalacji elektrycznych. Jego solidność oraz elastyczność sprawiają, że jest idealnym wyborem zarówno dla zastosowań przemysłowych, jak i komercyjnych.
